德州仪器14-24-NL-LOGIC-EVM逻辑评估模块的介绍

德州仪器（TI）14-24-NL-LOGIC-EVM逻辑评估模块（EVM）是通用评估模块，旨在支持具有BQA，BQB，RGY（14-24引脚），RSV，RJW或RHL程序包。印刷电路板可分为九个部分，每个部分支持电路板上指示的各种封装。德州仪器（TI）14-24-NL-LOGIC-EVM评估模块使用户在评估含铅逻辑器件时具有灵活性。

14-24-NL-LOGIC-EVM逻辑评估模块特征

多包支持（共9个）

面包板兼容

易于使用，灵活的评估

支持单电源和双电源设备

系统集成的小尺寸

14-24-NL-LOGIC-EVM逻辑评估模块套件内容

12-24-LOGIC-EVM评估模块

十二个接头-12个位置，100mil（2.54mm），通孔

四个红色测试通孔测试点

四个黑色测试通孔测试点

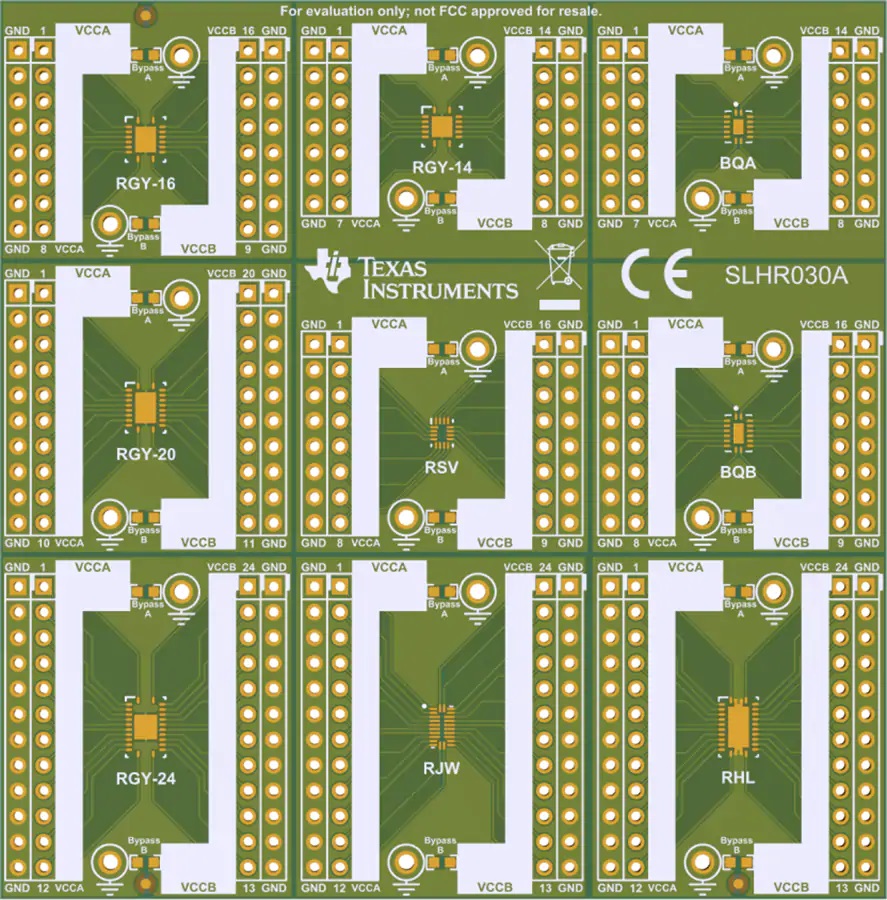

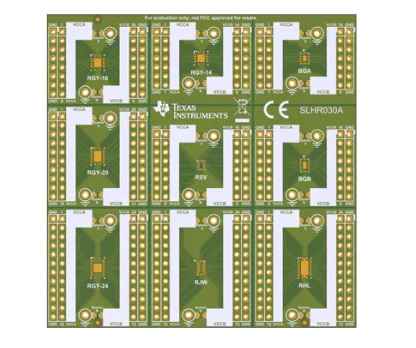

14-24-NL-LOGIC-EVM逻辑评估模块电路板布局结构图
