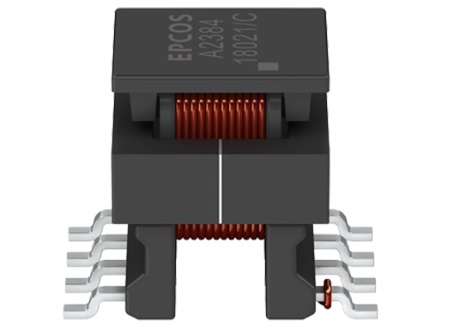

EPCOS / TDK B78307贴片变压器的介绍

爱普科斯（EPCOS）/ TDK B78307贴片变压器符合AEC-Q200要求，其设计符合IEC 61558-1；2-16、61800-5-1，IEC 60664-1。这些E10 EM变压器提供UL1446类别155（F）电绝缘系统，可承受高达+ 150°C的温度。

该系列的最大高度为11.35mm，具有增强绝缘的300V RMS工作电压和500V RMS具有基本绝缘的工作电压。其他功能包括0.06μH至0.45μH的电感和1：0.76、1：3.67或1：4的匝数比。该结构包括一个MnZn铁氧体磁芯，SMD鸥翼形引脚，三层绝缘电线以及一个顶部的非导电拾放帽。

EPCOS / TDK B78307 SMD变压器适用于隔离式DC / DC转换器（桥和反激式拓扑），栅极驱动器电路和数字隔离器IC。

B78307贴片变压器特征

符合AEC-Q200要求

设计符合IEC 61558-1；2-16、61800-5-1，IEC 60664-1

UL1446类别155（F）电气绝缘系统

承受+ 150°C的温度

符合RoHS

施工

锰锌铁氧体磁芯

贴片鸥翼针

三层绝缘线

顶部有不导电的取放帽

B78307贴片变压器应用领域

隔离式DC / DC转换器（桥和反激式拓扑）

栅极驱动器电路（例如1DE020I12FA，用于650V IGBT）

数字隔离器IC（例如Si88xx）

B78307贴片变压器技术指标

最大高度11.35mm

0.06μH至0.45μH电感

最小6mm / 5.5mm爬电距离/净空距离Np / Ns

1：0.76、1：3.67或1：4匝数比

300V RMS工作电压，增强绝缘

基本绝缘500V RMS工作电压

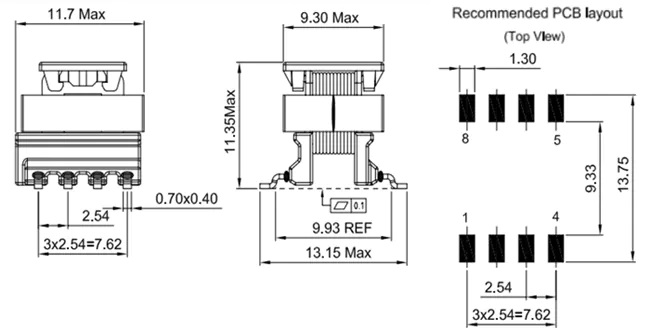

B78307贴片变压器尺寸（毫米）
