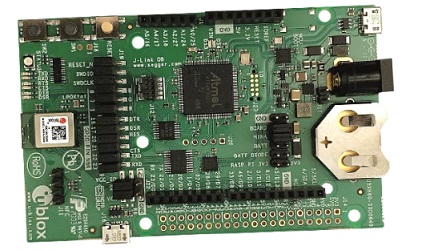

u-blox NINA-B4系列评估板的介绍

u-blox NINA-B4系列评估板旨在评估NINA-B4系列模块。评估套件包括NINA-B4评估板，快速入门指南，NFC天线和USB电缆。这些NINA-B4评估板提供EVK-NINA-B400和EVK-NINA-B406变体，可替代天线和软件解决方案。

EVK-NINA-B400板随附一个开放的CPU NINA-B400模块和一个U.FL天线连接器，用于连接外部天线。EVK-NINA-B406板带有一个开放的CPU NINA-B406模块，其中包括一个内部PCB走线天线。

NINA-B4评估板允许使用完整的蓝牙5.1，NFC和IEEE 802.15.4对各种超低功耗的物联网（IoT）应用进行快速原型设计。这些评估板可访问NINA-B4模块支持的38个GPIO引脚和接口。

NINA-B4板支持可通过各种连接器使用的接口，包括Arduino?Uno R3和Raspberry Pi接头连接器。这些开发板还提供简单的USB拖放编程和SEGGER J-Link调试接口，可与EVK的开放CPU型号一起使用。

NINA-B4系列评估板特征

基于北欧nRF52833 SoC的u-blox NINA-B4蓝牙低功耗（BLE）模块：

完全支持蓝牙5.1

NFC标签功能

802.15.4物理层

集成了ARM的Cortex-M4微控制器，具有512kB的内置闪存，RAM 128kB的和64MHz的系统时钟

USB 2.0

1.7V至3.6V宽电源范围

支持在Open CPU NINA-B4模块上开发自己的软件

具有虚拟COM端口的完整UART到USB转换器，允许控制u-blox u-connect软件的扩展UART功能

板载J-Link调试器/编程器：

大容量存储设备与PC的接口，用于拖放式编程

调试端口

附加的虚拟COM端口

用于NINA-B4 USB接口的专用USB连接器

可以将其他闪存添加到板上，以供NINA-B4模块使用

RGB LED和按钮

Arduino UNO R3和Raspberry Pi兼容的引脚接头接口

多板电源选项：

5V至12V电源插头

5V USB电源

5V至12V Arduino V IN输入

电池座，支持CR2032纽扣电池

NINA-B4系列评估板套件组成

NINA-B4评估板

具有U.FL连接器的2.4GHz天线（仅在EVK-NINA-B400和EVK-NINA-B410中）

NFC天线

USB电缆

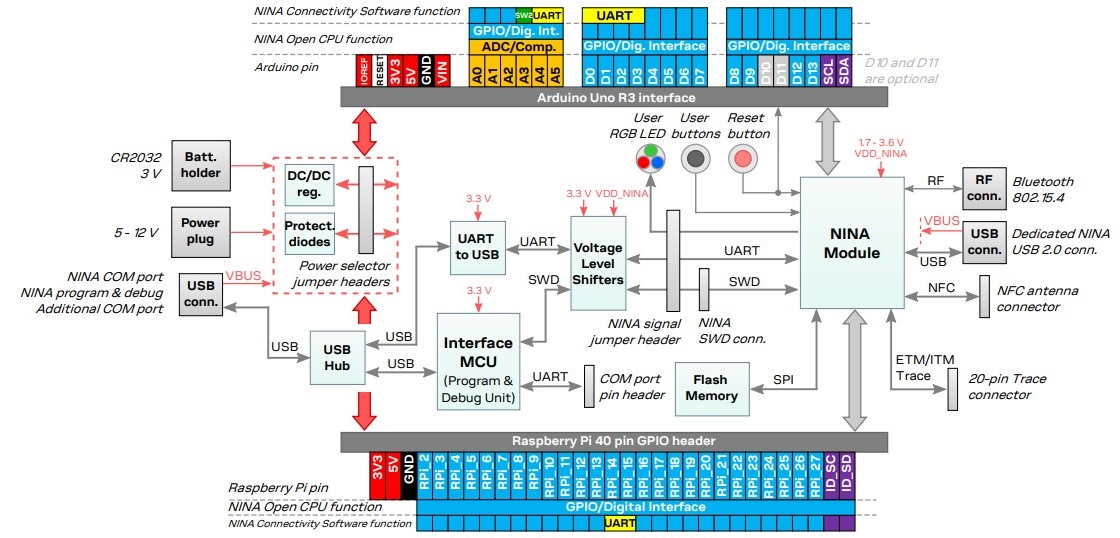

NINA-B4系列评估板原理图
