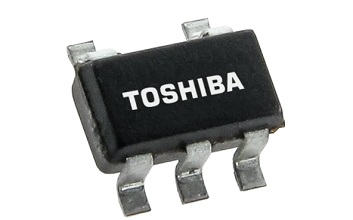

东芝TCR3UF CMOS线性集成电路的介绍

东芝TCR3UF CMOS线性集成电路是具有开/关控制输入的单输出稳压器。TCR3UF具有超低的静态偏置电流和低压差。这些稳压器可提供0.8V至5.0V的固定输出电压，并能够驱动高达300mA的电流。这些器件还具有过流保护，热关断功能和自动放电选件。

TCR3UF系列采用通用封装SMV（2.9mm x 2.8mm； t 1.1mm（典型值））提供，并具有206mV的低压降电压（3.3V输出，I OUT = 300mA）。

TCR3UF CMOS线性集成电路特征

低静态偏置电流（I乙=为0.34mA（在我典型值）OUT =0毫安，输出电压高达1.5V）

在0.8V输出时具有70dB的高纹波抑制比

快速负载瞬态响应-0.8V输出时为-51 / + 36mV，I OUT = 1mA?50mA

低压差低

在3.3V输出时V DO = 206mV（典型值），I OUT = 300mA

宽范围输出电压组合（V OUT = 0.8至5.0V）

高V OUT精度±1.0％（1.8V≤V OUT）

自动放电（TCR3UFxxA系列）/不放电（TCR3UFxxB系列）排列

过流保护

热关断

减少浪涌电流

下拉CONTROL和GND之间的连接

可以使用陶瓷电容器（C IN = 1μF，C OUT =1μF）

通用包装SMV（SOT-25）（SC-74A）

TCR3UF CMOS线性集成电路应用领域

便携式应用

物联网设备

可穿戴设备

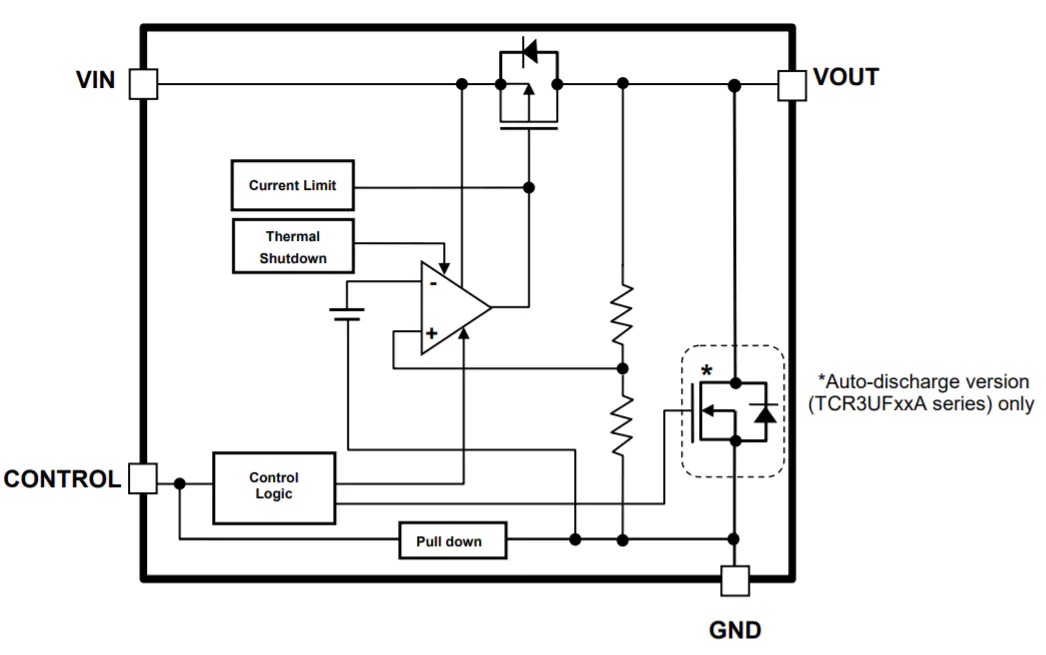

TCR3UF CMOS线性集成电路原理图
