德州仪器（TI）bq27Z561-R2 阻抗跟踪气体压力计IC的介绍

德州仪器（TI）bq27Z561-R2 阻抗跟踪气体压力计IC是高度集成的，精确的1系列电池电量监测计，具有闪存可编程定制精简指令集CPU（RISC）。它包括针对锂离子和锂聚合物电池组的SHA-256认证。1系列电池容量包括并联电池以增加容量。

德州仪器（TI）bq27Z561-R2气体压力计通过兼容I 2 C的HDQ单线接口进行通信，并包括多个关键功能，可帮助促进准确的气体计量应用。集成的温度感应功能（内部和外部选件）可进行系统和电池温度测量。

bq27Z561-R2特征

支持低至1mΩ的电流检测电阻

支持包装侧测量，包括增强的健康状态（SOH）算法

基于预测的OCV的快速QMax更新选项

SHA-256身份验证响应器，提高了电池组的安全性

复杂的充电算法

杰塔

增强充电

RSOC充电补偿选项

两个独立的ADC

支持同时进行电流和电压采样

高精度库仑计数器，输入失调误差<1μV（典型值）

低压（2V）操作

宽范围电流应用（1mA至> 5A）

高电平或低电平低电平脉冲或电平中断引脚

支持电池跳闸点（BTP）

降低功率模式（典型的电池组工作范围条件）

<11μA典型休眠模式

<9μA典型的深度睡眠模式

<3μA典型的HIBERNATE模式

<1.9μA（典型值）的OFF模式

内部和外部温度检测功能

诊断寿命数据监视器和黑匣子记录器

400kHz I 2 C总线通信接口，用于高速编程和数据访问

HDQ单线，用于与主机通信

紧凑的12引脚DSBGA封装（YPH）

bq27Z561-R2应用领域

智能手机

数码相机和摄像机

平板电脑

便携式和可穿戴健康设备

便携式音频设备

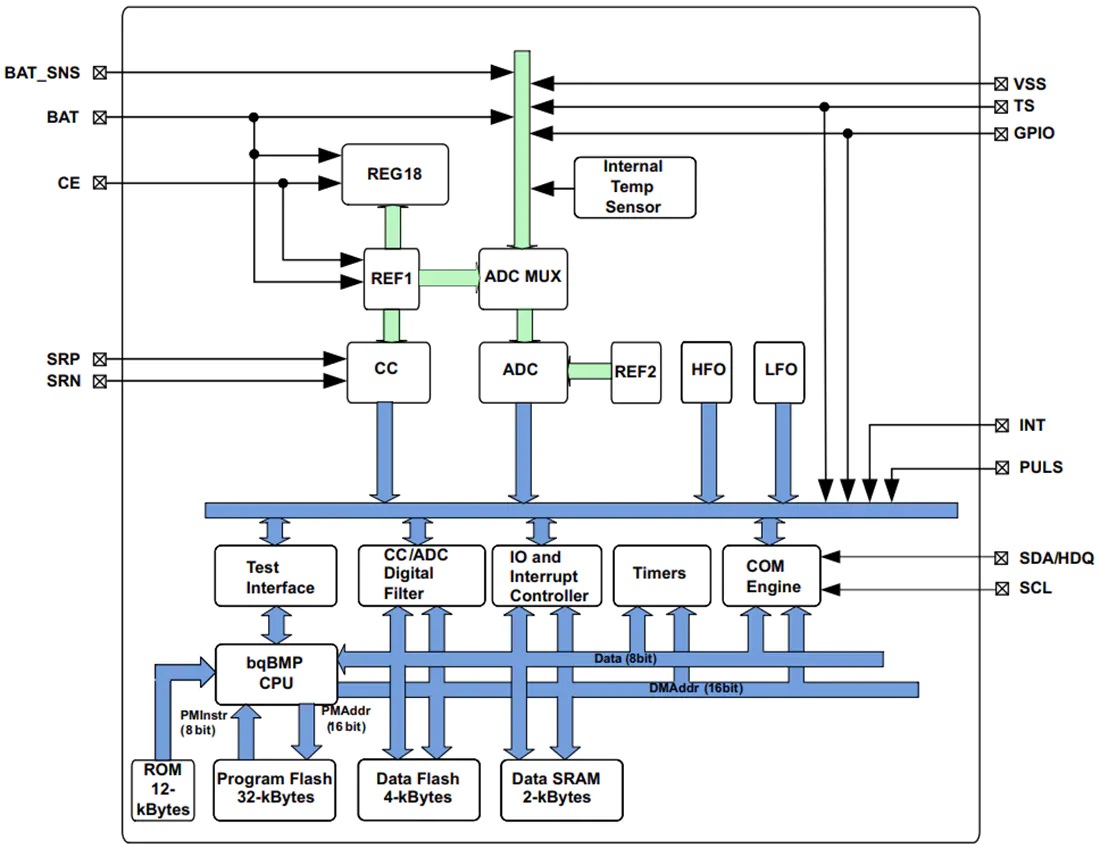

bq27Z561-R2功能原理图
