东芝TC78H660FNG双H桥驱动器的介绍

东芝TC78H660FNG双H桥驱动器是一种高度集成的电机驱动器，在输出晶体管中结合了DMOS功率晶体管和低导通电阻。TC78H660FNG包括驱动两个直流有刷电动机或一个步进电动机所需的所有电路。

简单的PWM（脉宽调制）接口可轻松与控制器接口。TC78H660FNG器件采用单电源供电，并支持2.5V至16.0V的宽输入电源范围。提供内部保护功能，用于热关机（TSD），过电流（ISD）和欠压锁定（UVLO）。

东芝TC78H660FNG双H桥驱动器采用P-TSSOP16封装，工作温度范围为-40°C至+ 85°C。

TC78H660FNG特征

内置双H桥

PWM控制恒流驱动

2.5V至16.0V电源工作电压

2.0A最大输出电流

低导通电阻（高端+低侧=0.48Ω典型值）MOSFET输出级

内置感应无电阻电流控制架构（高级电流检测系统）

内置V CC 稳压器用于内部电路

可选的前进，后退，停止和制动模式

电机斩波频率可通过外部电阻器调节

错误检测功能

热关断（TSD）

过电流（ISD）

欠压锁定（UVLO）

错误检测（TSD / ISD）标志输出功能

-40°C至+ 85°C的工作温度范围

P-TSSOP16封装

TC78H660FNG应用领域

家电和白色家电

POS打印机

办公自动化

机器人技术

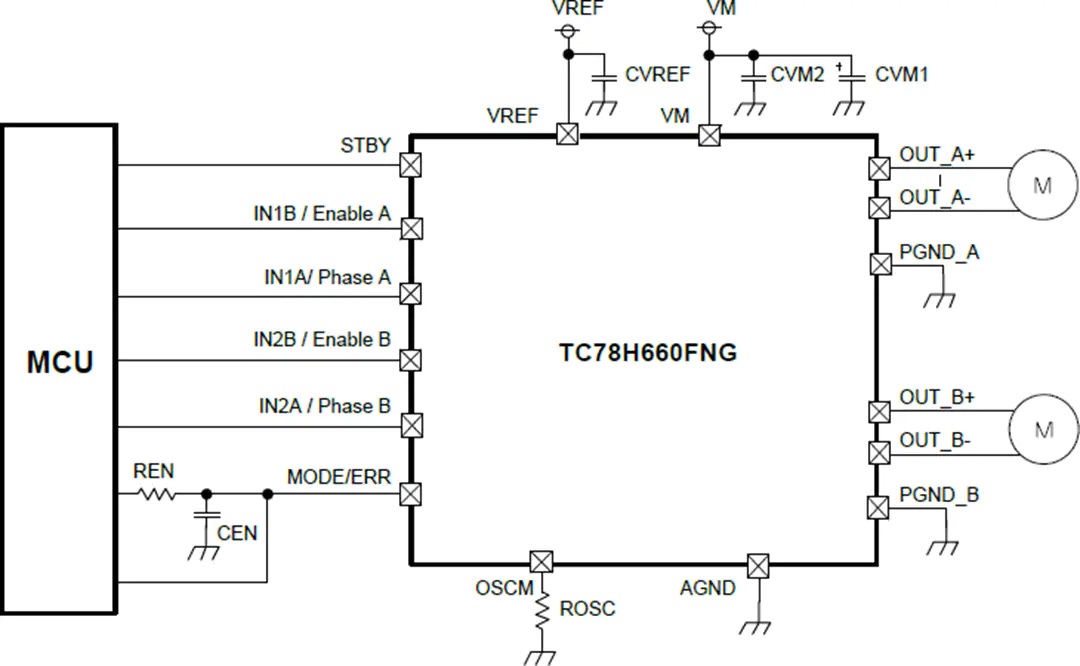

TC78H660FNG典型应用电路

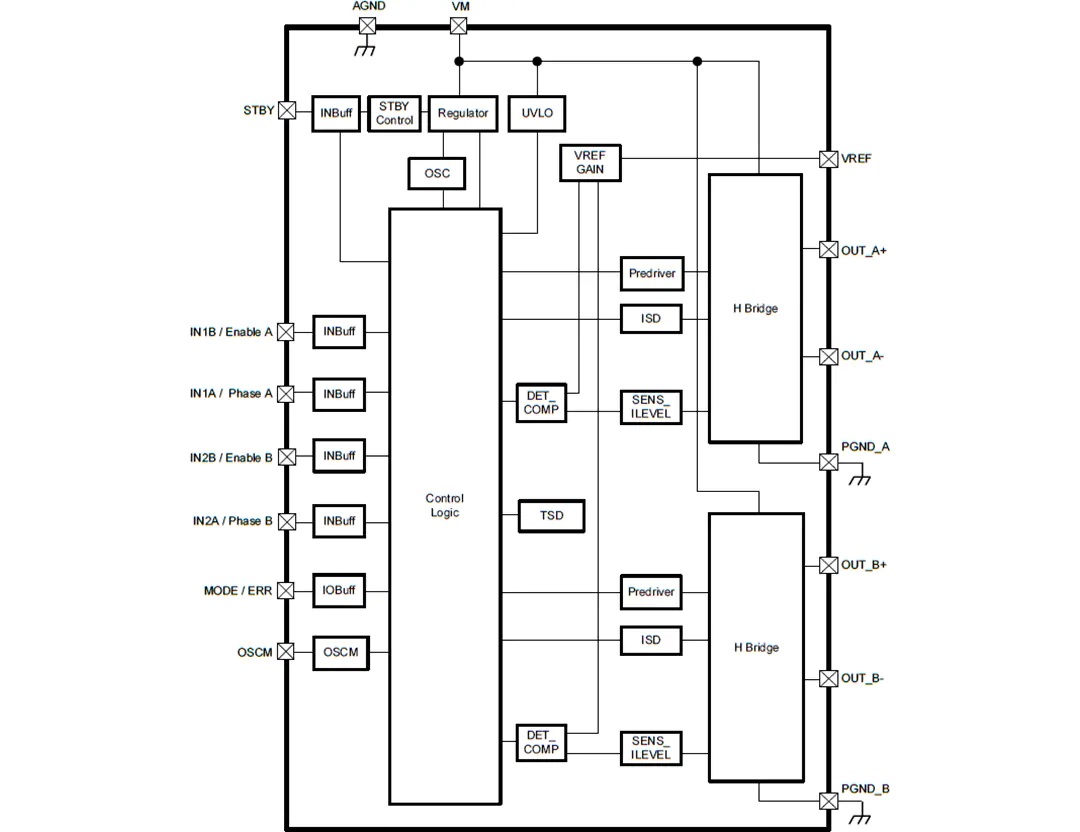

TC78H660FNG原理图
