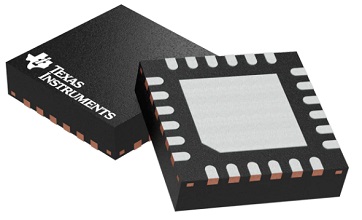

德州仪器（TI）bq25619E I2C控制的电池充电器的介绍

德州仪器（TI）bq25619E I 2 C控制的电池充电器是一款高度集成的1.5A开关模式电池充电管理和系统电源路径管理设备，适用于锂离子和锂聚合物电池。它具有高输入电压支持的快速充电功能，可广泛用于可穿戴设备和耳机充电盒等应用。

它的低阻抗电源路径可优化开关模式的工作效率，减少电池充电时间，并延长放电阶段的电池运行时间。其输入电压和电流调节，低端接电流以及电池遥感功能可为电池提供最大的充电功率。

德州仪器（TI）bq25619E是高度集成的，具有输入反向阻止FET（RBFET，Q1），高端开关FET（HSFET，Q2），低端开关FET（LSFET，Q3）和电池FET（BATFET，Q4）在系统和电池之间。它还集成了用于高端栅极驱动的自举二极管，以简化系统设计。具有充电和系统设置的I 2 C串行接口使该设备成为真正灵活的解决方案。

bq25619E 特征

高效1.5MHz同步开关模式降压充电器

0.5A时95.5％的充电效率和1A时94.5％的充电效率

±0.5％充电电压调节率（10mV步进）

I 2 C可编程JEITA充电电压，电流和温度阈值曲线

低端接电流，高精度20mA±10mA

2.5 x 2.0 x 1.0mm的小尺寸电感器3

单输入支持USB输入，高压适配器或无线电源

支持4V至13.5V输入电压范围以及22V绝对最大输入额定值

I 2 C时的可编程输入电流限制（IINDPM）（100mA至3.2A，100mA /步）

通过高达5.4V的输入电压限制（VINDPM）跟踪最大功率

VINDPM阈值自动跟踪电池电压

窄VDC（NVDC）电源路径管理

系统即时开机，无电池或电池深度放电

灵活的I 2 C配置和自动充电功能，可实现最佳系统性能

高集成度包括所有MOSFET，电流检测和环路补偿

低R DSON 19.5mΩBATFET以减少充电损耗和延长电池的运行时间

BATFET控制，用于船运模式以及带和不带适配器的完整系统重置

船舶模式下电池泄漏电流低至7μA

系统待机时电池泄漏电流低至9.5μA

高精度电池充电曲线

±6％的充电电流调节

±7.5％输入电流调节

远程电池感应，充电更快

可编程的加油计时器，可为电池充满电

bq25619E 应用领域

消费类可穿戴设备，智能手表

个人护理和健身

耳机/耳机

耳塞（True Wireless或TWS）充电盒

助听器充电盒

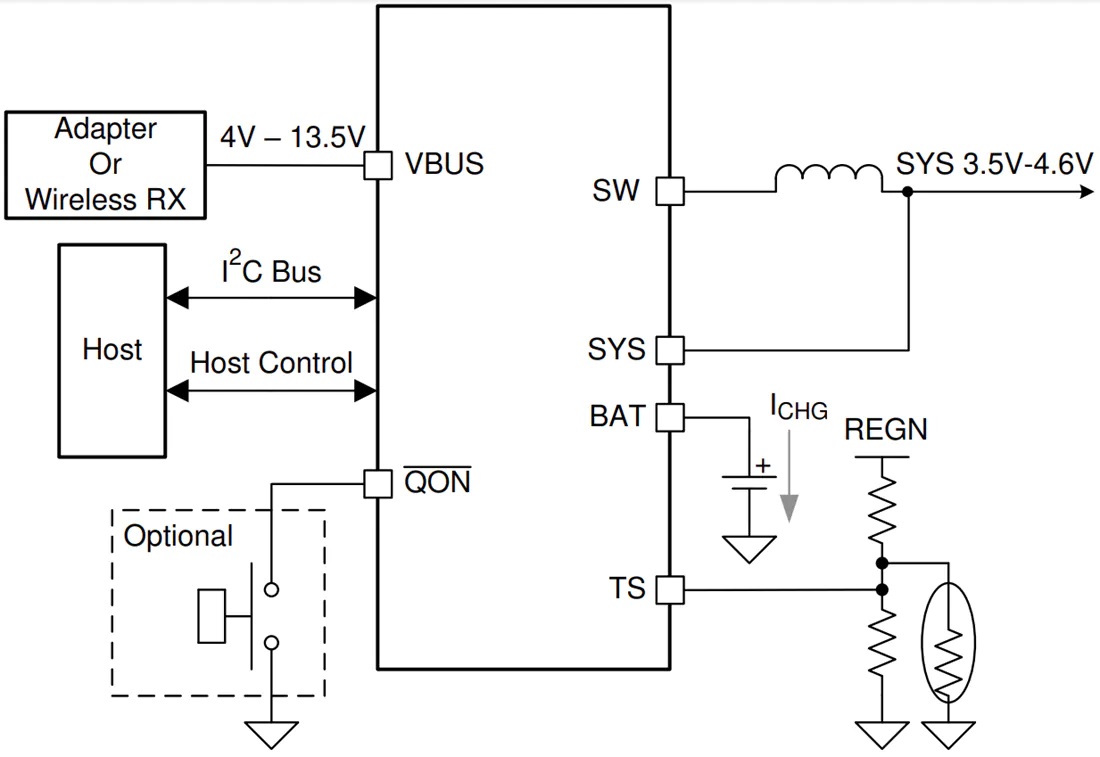

bq25619E 应用电路图
