Crocus Technology CT815x集成式全极性TMR模拟传感器的介绍

Crocus Technology CT815x集成式全极隧道磁阻（TMR）模拟传感器提供了单片解决方案，可在消费和工业应用中提供出色的传感性能。CT815x传感器可在整个温度范围内进行磁操作，并具有100Hz采样频率的线性采样和保持（S＆H）模拟输出电压。

对于需要非常小的外形尺寸和小巧外形的应用，CT815x传感器采用4引脚LGA封装进行组装。CT8150采用行业标准的3引线SOT-23封装，而CT8152提供5引线的SOT-23封装以支持大批量生产。

Crocus CT8152 TMR传感器在单个芯片中结合了模拟和数字输出。数字输出用于打开模拟输出，以便在启用模拟模式之前，它可以保持超低功耗状态。在数字模式下触发B RP时，模拟输出功能将开始运行。这些器件在模拟输出模式下的功耗低至3μA，在数字输出模式下的功耗仅为120nA，因此非常适用于需要最小电流消耗的电池供电产品。

CT815x集成式全极性TMR模拟传感器特征

灵敏度和磁场范围

S = 50mmV / V /米

B ANA =±8.0mT

目前的消费

在模拟输出模式下约为3.0μA

V DD = 1.8V和f s = 12.5Hz时?120nA仅用于数字输出

1.7V至5.5V电源电压范围

全极

80Hz采样并保持模拟输出为f s

双模拟和数字输出（推挽）操作能力

欠压锁定（UVLO）

套餐选项

3引脚SOT-23

5引脚SOT-23

4引脚LGA，1.45mm x 1.45mm x 0.45mm

CT815x集成式全极性TMR模拟传感器应用领域

物联网设备

智能手机，平板电脑和笔记本电脑

门到门关闭

公用事业智能电表的防篡改

液位感应/检测

接近检测

马达控制器

无人机/ UAV相机系统的万向节

工业机械/机器人

医疗设备

技术指标

-0.3V至6.0最大电源电压

最大输入和输出电流为±20.0mA

最高温度范围

-40°C至+ 150°C结点

-65°C至+ 150°C的存储

时机

典型的上电时间为50μs

典型的26μs有效模式时间

典型电源电流为3.0μA

10pF输出电容负载

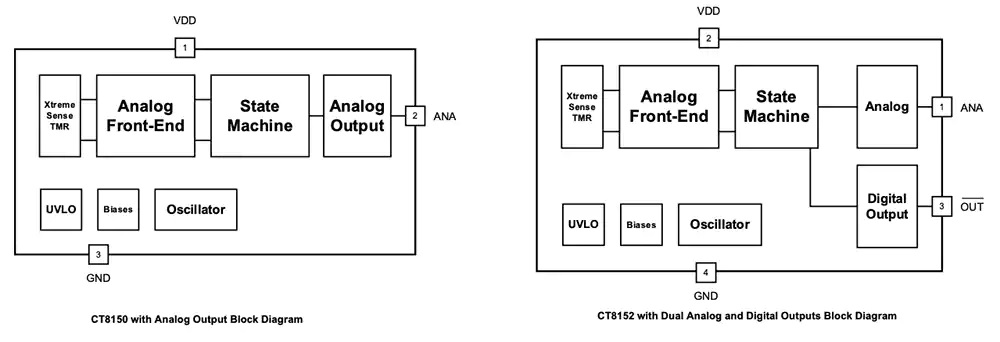

CT815x集成式全极性TMR模拟传感器原理图
