亚德诺ADRF6521双路可变增益放大器的介绍

亚德诺Analog Devices Inc. ADRF6521双通道可变增益放大器（VGA）提供全差分，低噪声和低失真。增益范围内的高无杂散动态范围使ADRF6521 VGA非常适合具有密集星座，多个载波和附近干扰源的通信系统。

ADI ADRF6521双VGA的衰减范围为21dB，典型电压增益为18dB。差分输入阻抗为100Ω，而差分输出阻抗为16Ω。±1dB的增益平坦度带宽为2.5GHz。ADRF6521采用+ 5V单电源或一系列双电源供电，具有很大的灵活性，消耗的总电源电流为200mA。完全禁用时，ADRF6521的典型功耗为25mA。

ADRF6521 VGA采用先进的硅锗BiCMOS工艺制造，并提供20引脚裸焊盘，3mm x 3mm LFCSP。在-40°C至+ 85°C的温度范围内指定性能。

ADRF6521放大器特征

双通道，匹配可变增益放大器

18dB最大电压增益

TA = 25°C时典型值为21dB增益控制衰减范围

2.5GHz典型±1dB增益平坦度带宽

IMD2和IMD3（1.5V pp输出电平）

在VGN = 1.5V，980MHz和1000MHz音调下，典型值为-56.8dBc，典型值为-75dBc

HD2和HD3（1.5 V pp输出电平）

VGN = 1.5V时，典型值为-75dBc，典型值为-73.7dBc，基本频率为500MHz

在VGN = 1.5V时，典型值为-55.9 dBc，在典型值为-57.5 dBc时，基本频率为1GHz

噪声系数

最大增益和500MHz时典型值为10.5dB

最大增益和2GHz时为14.8dB

随着增益回退，噪声系数降低dB，dB

100Ω差分输入阻抗

≤16Ω差分输出阻抗

可编程的

±400mV输出直流偏移标称范围

VOCM>±200mV =±0.2V输出共模控制

具有断电功能的单电源或双电源操作

VPOS = 5V，VNEG = 0V（标称）单电源

VPOS = 3V，VNEG = -2V（标称）双电源

ADRF6521放大器应用领域

点对点和点对多点无线电

基带IQ接收器

分集接收器

ADC驱动器

仪器仪表

医疗类

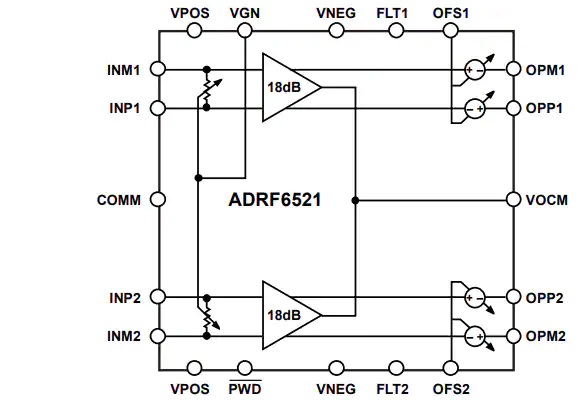

ADRF6521放大器原理图
