德州仪器LMQ61460-Q1同步降压转换器的介绍

德州仪器（TI）LMQ61460-Q1同步降压转换器是一款具有集成式旁路电容器的高性能DC-DC同步降压转换器。借助集成的高端和低端MOSFET，可在3.0V至36V的宽输入范围内提供高达6A的输出电流。42V的容差支持持续400ms的负载突降。该器件实现了从压差的软恢复，从而消除了输出的过冲。

德州仪器LMQ61460-Q1专为最小EMI而设计。该器件集成了伪随机扩频，集成旁路电容，可调的SW节点上升时间，具有低开关节点振铃特性的低EMI VQFN-HR封装以及易于使用的优化引脚排列。开关频率可以在200kHz至2.2MHz之间同步，以避免对噪声敏感的频带。同样，可以选择频率以在低工作频率下提高效率，或者在高工作频率下减小解决方案尺寸。

自动模式可在轻负载下工作时实现频率折返，从而使空载电流消耗仅为7μA（典型值），并具有较高的轻载效率。PWM和PFM模式之间的无缝过渡，以及极低的MOSFET导通电阻和外部偏置输入，可确保在整个负载范围内实现出色的效率。

LMQ61460-Q1同步降压转换器特征

符合AEC-Q100的汽车应用要求

–40°C至+ 150°C，TJ温度等级1

功能安全性

可用的文档可帮助功能安全系统设计

针对超低EMI要求进行了优化

符合CISPR25 5类标准

Hotrod?封装最大程度地减少了开关节点的振铃

内部旁路电容器可降低EMI

并行输入路径将寄生电感降至最低

扩频减少了峰值发射

可调开关节点上升时间

专为坚固的汽车应用而设计

支持42V负载突降

具有4A负载时的0.4V压差（典型值）

所有负载下的高效功率转换

13.5 V IN和3.3 V OUT时为7μA空载电流

1mA，13.5 V IN，5 V OUT时90％PFM效率

外部偏置选项可提高效率

引脚兼容

LM61460-Q1（36V，6A）

LMQ61460-Q1同步降压转换器应用领域

汽车信息娱乐和仪表板：主机，媒体集线器，USB充电，显示屏

汽车ADAS和车身电子

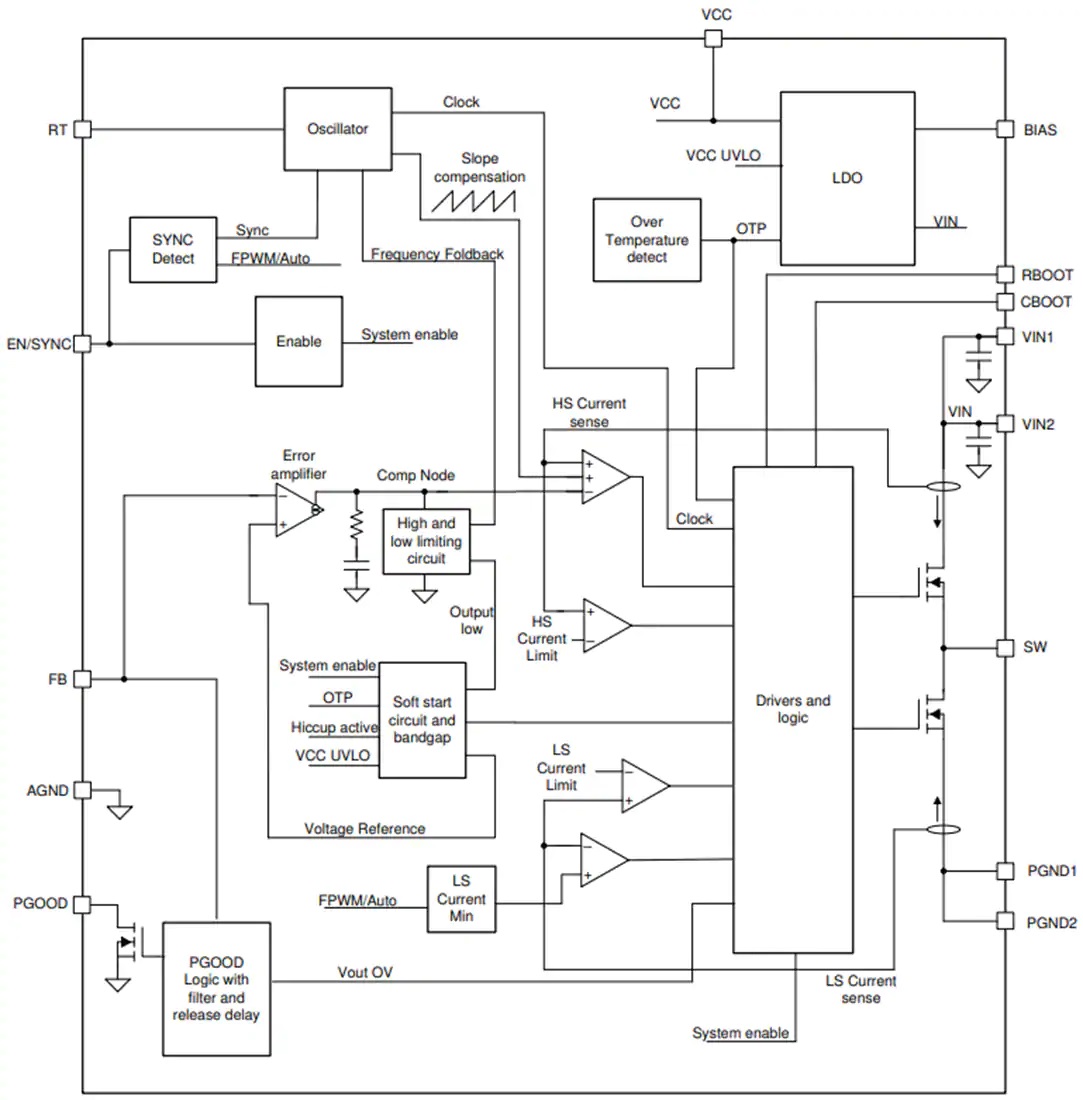

LMQ61460-Q1同步降压转换器功能原理图
