德州仪器SN74HCS153 / SN74HCS153-Q1 4对1多路复用器的介绍、特性、应用及原理图

来源：HQBUY 发布时间：2021-01-04

摘要： 德州仪器SN74HCS153 / SN74HCS153-Q1 4对1多路复用器包含完整的二进制解码，可以选择四个数据源之一。两个通道均由相同的地址选择输入控制，每个通道都包括自己的选通（G）输入。

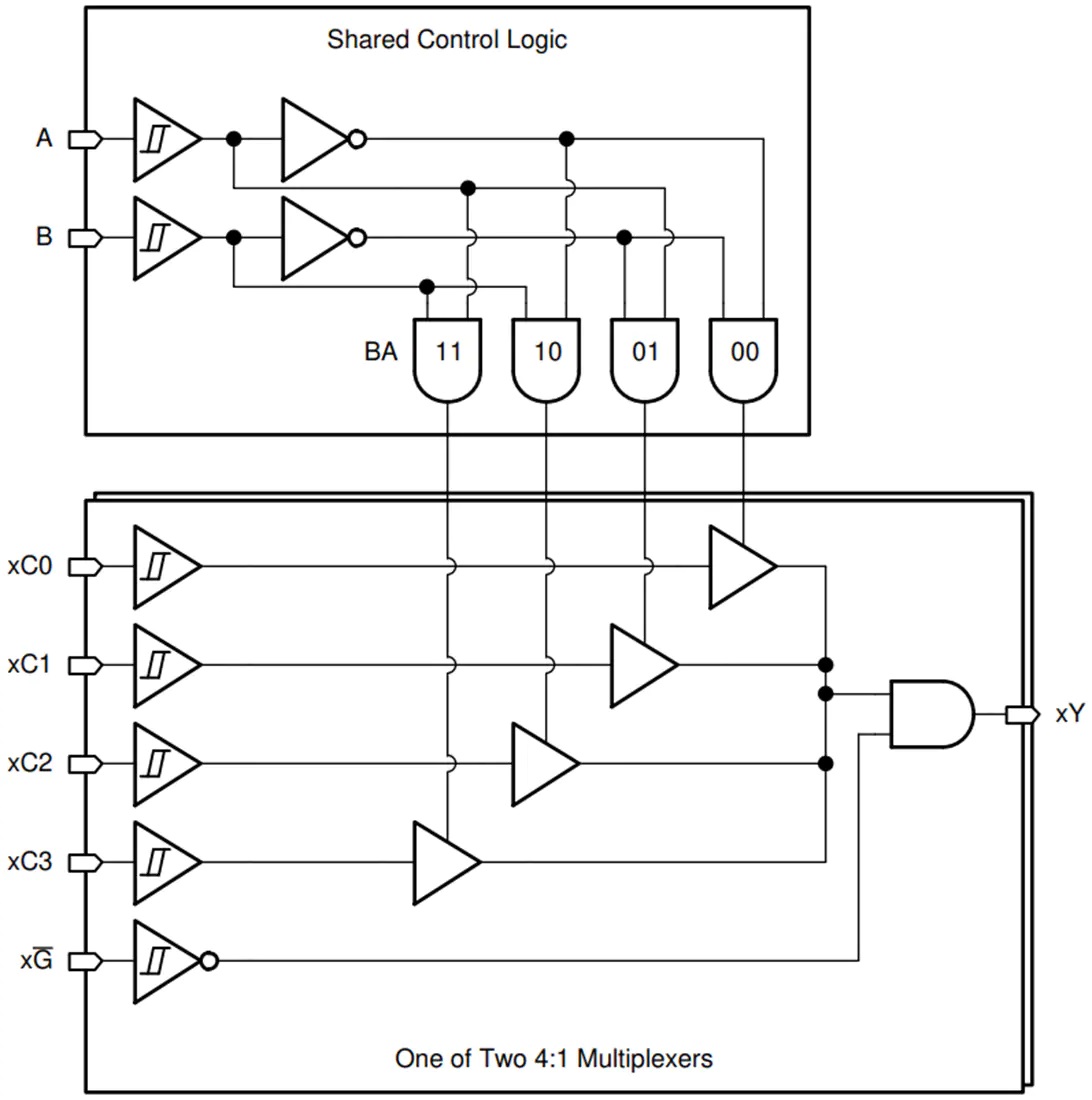

德州仪器SN74HCS153 / SN74HCS153-Q1 4对1多路复用器包含完整的二进制解码，可以选择四个数据源之一。两个通道均由相同的地址选择输入控制，每个通道都包括自己的选通（G）输入。选通端子上的高电平迫使相应的输出低电平。

德州仪器SN74HCS153 / SN74HCS153-Q1 4对1多路复用器

德州仪器（TI）SN74HCS153-Q1设备通过了AEC-Q100认证，可用于汽车应用。

2V至6V宽工作电压范围

施密特触发器输入允许输入缓慢或嘈杂的信号

6V时±7.8mA输出驱动

-40°C到+ 125°C，T甲扩展的环境温度范围

低功耗

典型I CC为100nA的

典型输入泄漏电流为±100nA

数据选择

多路复用
