本文将为大家介绍光耦芯片tlp521的中文资料，其中包括tlp521芯片的引脚图及功能、规格参数、典型应用电路图、电压范围及电流范围、封装尺寸图、及替换型号等。希望能够帮助大家更好认识tlp521芯片。

光耦芯片tlp521的中文资料

芯片tlp521是可控制的光电藕合器件，其广泛应用于终端机，可控硅系统设备，测量仪器，影印机，自动售票，家用电器，如风扇，加热器等电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。东芝tlp521－1，－2和－4组成的砷化镓红外发光耦合到光。

TLP521、TLP521-2和TLP521-4系列光学耦合隔离器由一个红外发光二极管和一个NPN硅光晶体管组成，在一个空间有效的双线塑料封装。

Isocom公司的TLP521-4是一个通孔安装的光耦隔离器, DIP 16引脚封装。隔离器包括红外发光二极管和NPN硅光电晶体管。这一隔离器被广泛用于计算机终端, 工业系统控制器, 不同电位和阻抗系统之间的信号发送器。

芯片TLP521的引脚图及功能

芯片TLP521的引脚图：

芯片TLP521-4的引脚功能：

 引脚1，3，5，7：阳极

 引脚2，4，6，8：阴极

 引脚9，11，13，15：发射器

 引脚10，12，14，16：集流器

TLP521光耦芯片的规格参数，以TLP521-4型号为代表：

技术参数：

上升/下降时间：4μs,3μs

输出电压：55V

通道数：4

针脚数：16

正向电压：1.15V

输入电流：10mA

耗散功率：200mW

上升时间：4µs

隔离电压：7.5kV

输出电压(Max)： 55V

正向电压(Max)：1.3V

正向电流(Max)：50mA

下降时间：3µs

工作温度(Max)：100℃

工作温度(Min)：-30℃

耗散功率(Max)：200 mW

封装参数：

安装方式：Through Hole

引脚数：16

封装：DIP

物理参数：

工作温度：-30℃~100℃

其他：

产品生命周期：Active

包装方式：Each

制造应用：Test & Measurement, Industrial, Signal Processing

芯片TLP521的特征

交流隔离电压5300VRMS

提供CTR选择

广泛的工作温度范围-30摄氏度到100摄氏度

无铅和符合RoHS

UL文件E91231包代码“EE”

VDE批准证书编号：40028086

tlp521的典型应用电路图

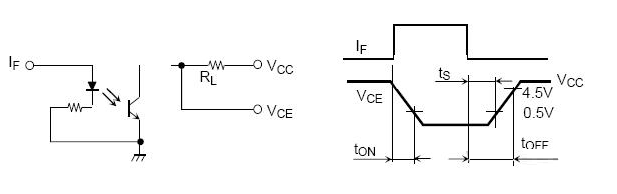

tlp521应用电路图 - 开关时间测试电路图

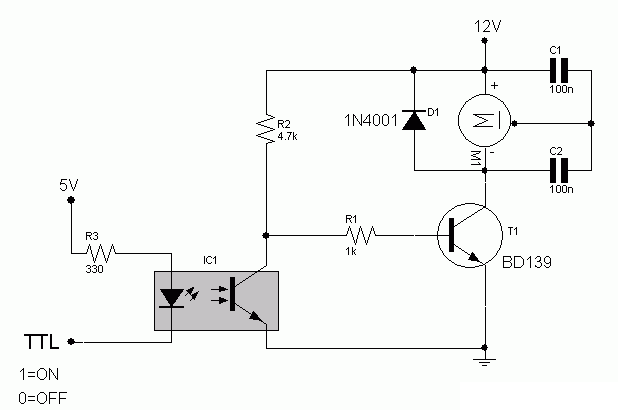

tlp521应用电路图 - 打开或关闭12v直流的ttl控制信号输入

光耦TLP521-1输入电压的范围，及输出电压的范围是多少？

集电极-发射极电压：55V（最小值）

最小电流速率比(CTR)：50 ％（最小）

隔离电压：2500 Vrms （最小）

TLP521中发光二极管点亮时，需要多大的电流？最大和最小电流分别是多少？

lED发光二极管的电流一般为5mA—30mA

一般都加15mA—20mA

最大电流不要超过30mA

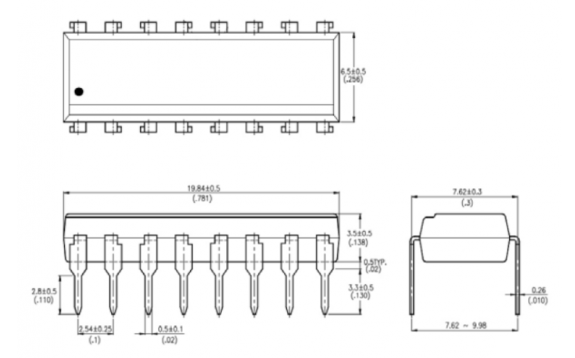

TLP521的封装尺寸图

光耦芯片TLP521的替代型号有哪些？是否可以和PC817、NEC2501相互替换？

他们都是线性光耦，性能上是都一样的，但这几个型号速度上还是TLP521最快，TLP521是可以完全替代817和2501，后两个不能完全替代521，要求不严的一些消费类电源上，还有智能电表上这几个都是一样用的。
