德州仪器LM7171电压反馈放大器是一种高速电压反馈放大器，具有旋转特性的电流反馈放大器。它也可以用于所有传统的电压反馈放大器配置。LM7171是稳定的增益低至+2或-1。它在4100V/μs下提供非常高的转换速率和宽的单位增益带宽200MHz，同时只消耗6.5mA的电源电流。它是理想的视频和高速信号处理应用，如HDSL和脉冲放大器。具有100mA的输出电流，LM7171可以用于视频分发，变压器驱动器，或激光二极管驱动器。

±15V电源操作允许大的信号波动，并提供更大的动态范围和信噪比。LM7171提供低SFDR和THD，非常适合ADC/DAC系统。此外，LM7171指定为±5V操作便携式应用程序。LM7171基于德州仪器公司的高级VIP III(垂直集成PNP)互补双极工艺。

特性

• 易于使用的电压反馈拓扑

• 2400V/μs非常高的转换速率

• 200MHz宽单位增益带宽

• -3dB频率@ AV = +2 (220MHz)

• 6.5mA低供电电流

• 85dB高开环增益

• 100mA高输出电流

• 适用于±15V和±5V工作

• 有辐射保证

• 总电离剂量300krad (Si)

• 无ELDRS 300克拉(Si)

应用程序

• HDSL和ADSL驱动器

• 多媒体广播系统

• 专业摄像机

• 视频放大器

• 复印机/扫描仪/传真

• 高清电视放大器

• 脉冲放大器和峰值检测器

• 有线电视/光纤信号处理

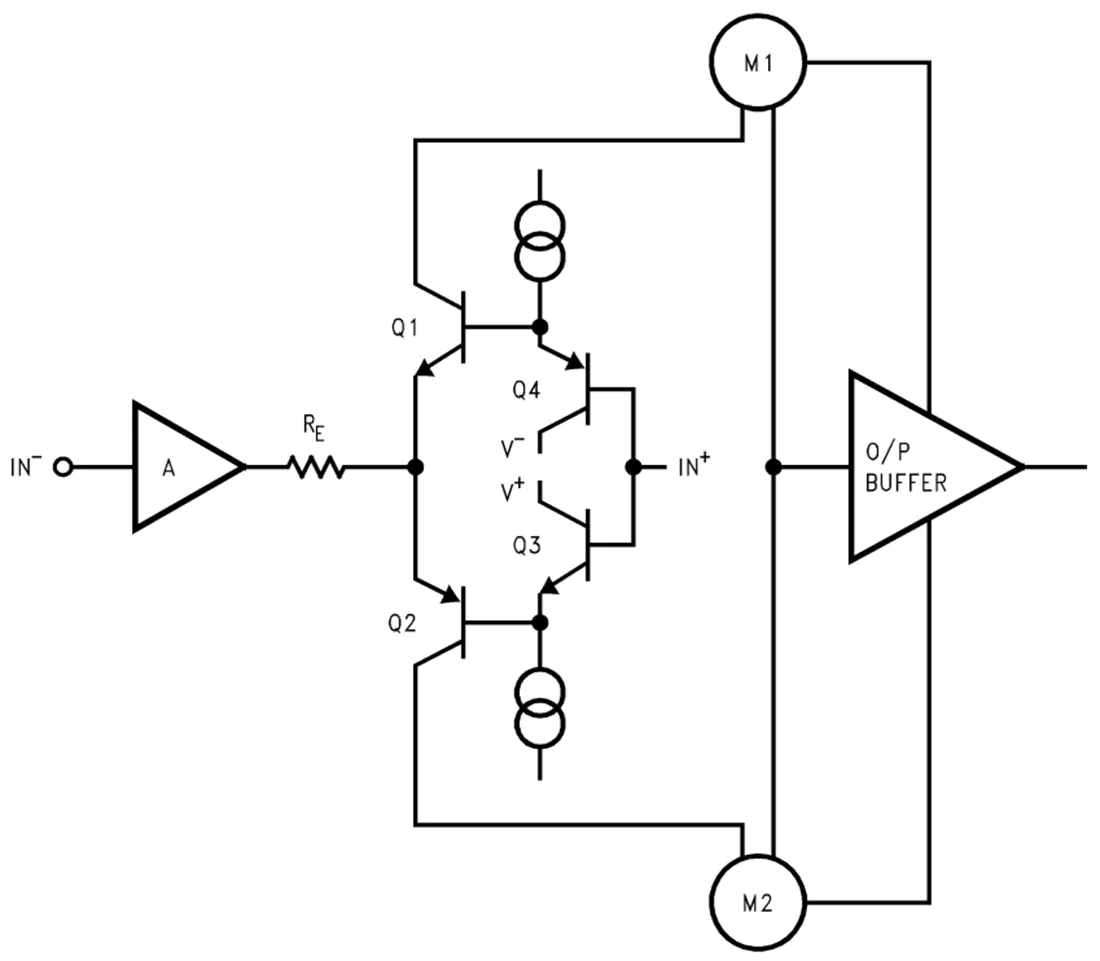

简化的示意图
