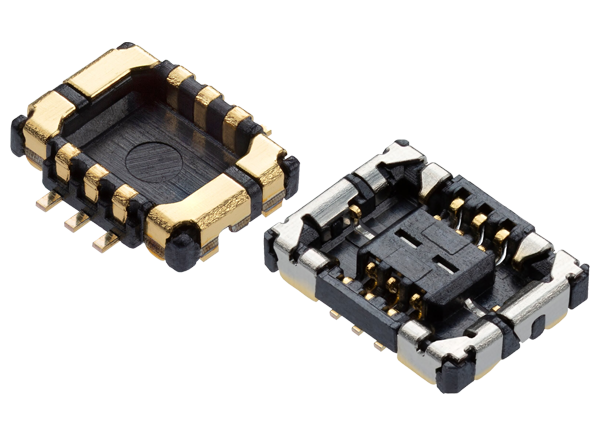

Molex 5G毫米波RF柔性板连接器为高速(15GHz) RF应用提供高信号完整性性能。Molex 5G毫米波RF柔性板连接器提供了与垂直和PCB空间节省功能的强劲匹配。该系列设计用于5G移动和其他通信设备。

特性

• 插座中心屏蔽隔离每排，为5G (Sub6, mmWave)等高速应用提供了良好的信号完整性性能

• 铠装劈开钉保护连接器在配合过程中免受损坏，并允许作为电源或地面双重使用

• 2x RF信号线+电源线或可选配置为4x RF信号线(不带电源)，以实现引脚分配的设计灵活性

应用程序

• 消费者


• 增强现实/虚拟现实

• 智能手机

• 平板电脑

• 可穿戴设备

• 智能家居设备

• 工业


• 物联网

• 便携式音响和导航设备

• 5G和射频设备

• 医疗设备


• 病人监测系统

• 治疗和外科设备

• 国防


• 无人驾驶飞机

• 无人驾驶车辆

• 飞机航空电子设备

规范

• 50 v最大电压

• 每引脚0.3A或1A的最大电流范围

• -40°C至+85°C的工作温度范围

• 最大限度的接触电阻


• 30 毫欧(信号)

• 20 毫欧(钉)

• 250V(AC)(均方根)介质耐压

• 100毫欧最小绝缘电阻

• 0.35毫米的间距

• 0.60毫米交配高度

• 2.30毫米交配宽度

• 长度3.04毫米插座

• 立式结构

• 6 + 4电路尺寸

• 10次循环最大耐久性
