美国芯源系统(MPS) MPM3509B降压变换器是具有内置功率mosfet、电感和电容的同步、整流、降压变换器电源模块。这些模块提供了一个非常紧凑的解决方案，只需要四个外部组件来实现0.6A的连续输出电流。MPM3509B降压转换器具有优异的负载和线路调节范围从4V到36V的宽输入电源。这些模块以400kHz的开关频率工作，以实现快速的负载瞬态响应。MPM3509B转换模块采用节省空间(3mm × 5mm × 1.6mm)的QFN-17封装。典型的应用包括汽车信息娱乐、汽车集群、汽车远程信息处理、医疗和成像设备以及分布式电力系统。

特性

• 全开关电源

• 宽4V至36V工作输入范围

• 0.6A连续负载电流

• 90毫欧/50毫欧低R(DS(ON))内部功率mosfet

• 固定400kHz开关频率

• 410kHz至2.2MHz频率同步

• 输出从0.807V可调

• 强制连续传导模式(FCCM)

• PG (Power Good)指示器

• 具有谷电流检测和打嗝模式的过电流保护(OCP)

• 热关机

• 符合CISPR25 5级标准

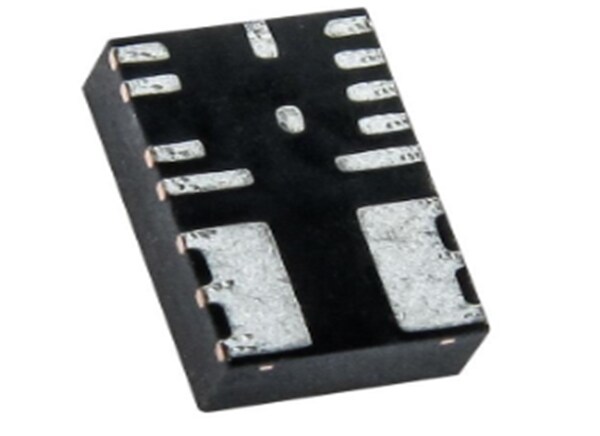

• 可采用QFN-17 (3mm × 5mm × 1.6mm)包装

• 可在一个可湿的侧面包

• AEC-Q100 1级

应用程序

• 汽车信息娱乐

• 汽车集群

• 汽车远程信息处理

• 医疗和成像设备

• 分布式发电系统

典型应用电路

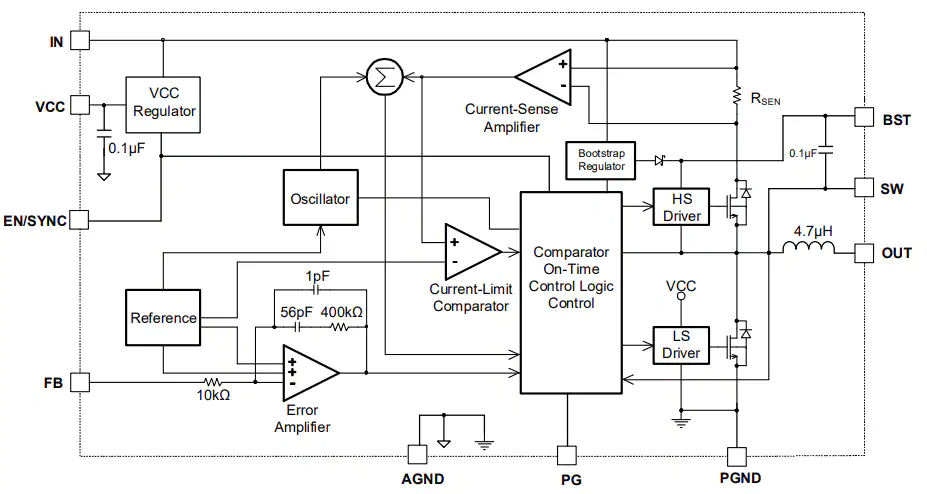

框图

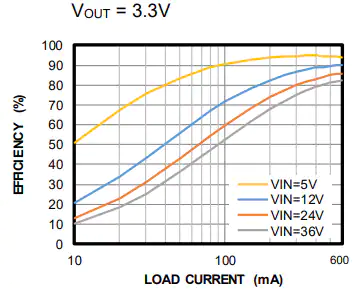

效率与负载电流
