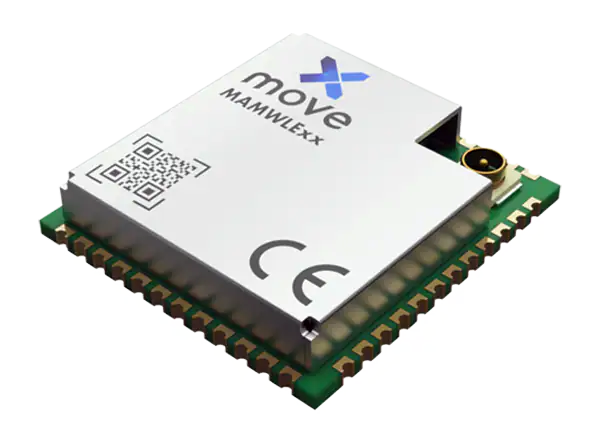

Move-X MAMWLExx低功耗无线电模块旨在快速和轻松地将无线通信添加到任何物联网应用。MAMWLExx模块基于意法半导体STM32WL微控制器，支持LoRa ，(G)FSK， (G)MSK和BPSK，确保在无线应用中的灵活性。模块采用高性能Arm Cortex -M4 32位RISC核心，工作频率为48Mhz。MAMWLExx包含128K闪存和64K RAM，用于嵌入式软件应用，

MAMWLExx模块使用I(2)C、SPI、LPUART和USART等协议支持广泛的外设阵列。该模块有12个多路引脚，用于12位(最多16位)SAR ADC，具有DMA控制器，12位DAC，两个超低功耗比较器，多个定时器，和一个独立的看门狗定时器。

Move-X MAMWLExx低功率无线电模块采用16.5mm x 15.5mm陆网阵列(LGA)封装。

特性

• STM32WL核心

• 多协议LPWAN 32位Arm Cortex-M4 MCU

• laura， (G)FSK， (G)MSK, BPSK

• 128 kbflash, 64 kb SRAM

• ADC、DAC、DMA、比较器、定时器、独立看门狗定时器

• 超低功耗特性

• 868Mhz ~ 915Mhz频率范围

• 接口:2x SPI, 3x I(2)C, 2x USART, 1x LPUART, 1x JTAG, 1x SWDIO

• 时钟:32MHz TCXO, 32.768KHz XTAL

• 发射功率:

• 低功耗路径:可达+14dBm

• 高功率路径:可达+22dBm

• 天线输入:50欧姆 u.FL连接器

• 16.5mm x 15.5mm x 2.0mm LGA-66包

应用程序

• 智能电表

• 供应链

• 楼宇自动化

• 农业自动化

• 无人机控制

• GPS RTK

• 智能城市

• 资产跟踪

• 路灯

• 停车传感器

• 零售商店的传感器

• 环境传感器

• 医疗传感器

• 远程控制程序

资源

• 数据表

• 认证

• MAMWLE-XX Altium CAD库

• MAMWLE-XX KiCad图书馆

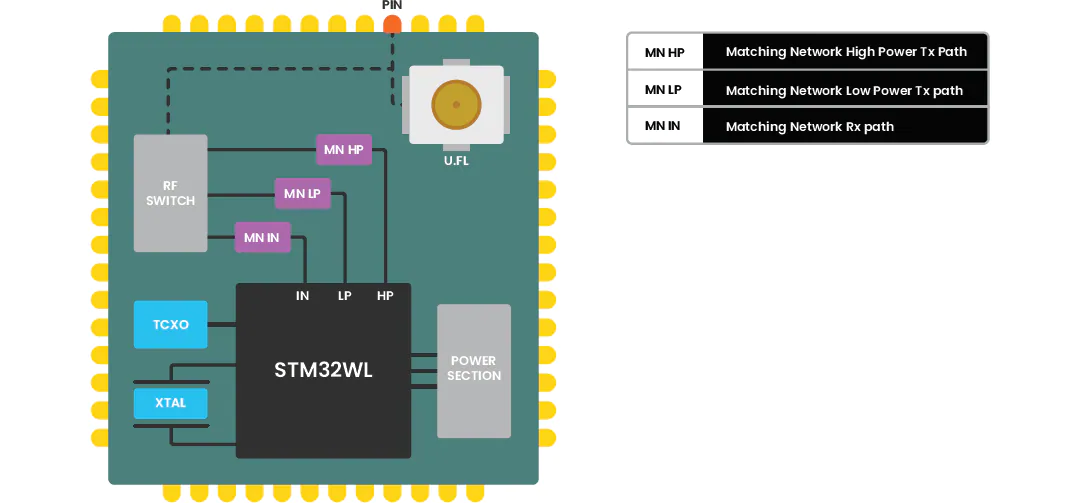

框图

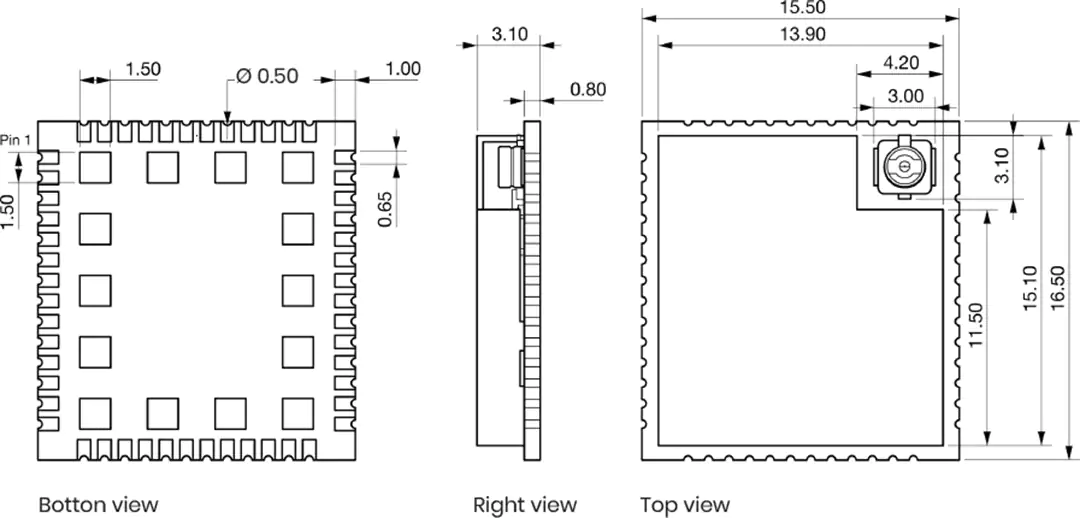

计划大纲
