Apogee Semiconductor  AP54RHC504 Rad-Hard 5通道级转换器的辐射硬化设计和功能冷备份和3态输出。AP54RHC504是专为空间、医疗成像和其他要求辐射耐受和高可靠性的应用而设计的。该水平转换器采用180nm CMOS工艺，采用专有的辐射硬化技术，允许高弹性的单事件效应(SEE)和总电离剂量(TID)高达30krad (Si)。

Apogee Semiconductor AP54RHC504 Rad-Hard 5通道级转换器属于AP54RHC逻辑家族，工作在1.65V到5.5V的范围。AP54RHC504可以在其供电电压输入V(CC)A和V(CC)Y的范围内工作。输出使能控制引脚允许输出置于高阻抗(高z)状态，在共享总线或混合功率域的应用中简化使用。此外，当V(CC)A缺失时，输出置于高z，确保在输入轨道不供电时，输出节点上没有负载或泄漏路径。

AP54RHC504支持零功率惩罚 冷节约，所有输入和输出都有Class 2 ESD保护。专有的输出级和完全开机复位(POR)电路允许AP54RHC504在任何冗余配置中冷备份，在任何设备pad上都没有静态电源损耗。冗余输出级还具有高驱动能力和低静态功率损耗。

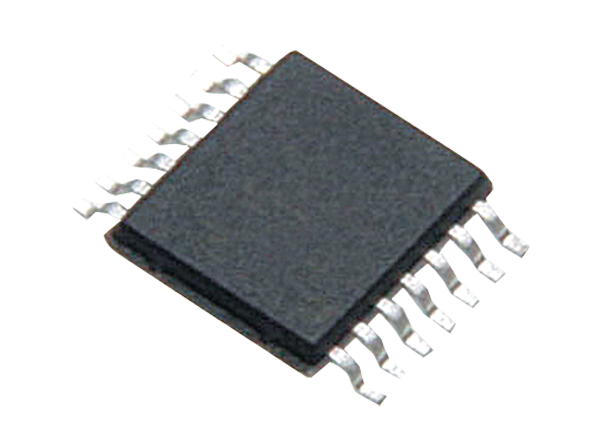

AP54RHC504在整个电路中还采用了三冗余设计，这使得它可以在不需要额外冗余设备的情况下对单事件瞬变(SET)免疫。AP54RHC504采用SMD TSSOP-14封装，工作温度范围为-55°C至+125°C。

特性

• 1.65VDC到5.5VDC运行

• 输入允许高达5.5VDC在任何V(CC)A或V(CC)Y

• 扩展工作温度范围(-55°C至+125°C)

• 专有的冷备份能力，零静电惩罚

• 内置三重冗余增强可靠性

• 内部上电复位(POR)电路确保在热插拔和冷备份操作期间可靠的电源上和下电响应

• 三态输出驱动

• 2级ESD防护(4000V HBM, 500V CDM)

• 30krad (Si)的TID弹性

• SEL弹性高达80MeV-cm(2)/mg

应用程序

• 空间

• 医学成像

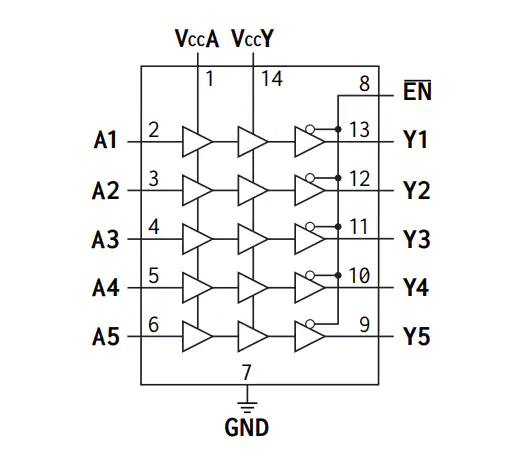

逻辑图

 例子
