Apogee Semiconductor AP54RHC505 Rad-Hard 5通道电平转换器具有3态输出和总线控制器，设计用于空间、医疗成像和其他需要辐射耐受和高可靠性的应用。由AP54RHC505设计的抗辐射器件采用180nm CMOS工艺制作，对单事件效应(SEE)和总电离剂量(TID)高达30krad (Si)的高弹性。

Apogee Semiconductor AP54RHC505 Rad-Hard 5通道级翻译器是AP54RHC逻辑家族的一部分，工作电压范围为1.65V至5.5V。AP54RHC505可以在其电源电压输入V(CC)A和V(CC)Y的电压范围内工作。

输出使能控制引脚便于输出置于高阻抗(高z)状态，简化了在共享总线或混合功率域的应用程序中的使用。此外，当V(CC)A缺失时，输出被置于高z，确保当输入轨道不供电时，在输出节点上没有负载或泄漏路径。

AP54RHC505支持零功率惩罚 冷节约，并在所有输入和输出2类ESD保护。专有的输出级和完全开机复位(POR)电路允许AP54RHC505在任何冗余配置中冷备份，在任何设备pad上都没有静态电源损耗。冗余输出级还具有高驱动能力和低静态功率损耗。

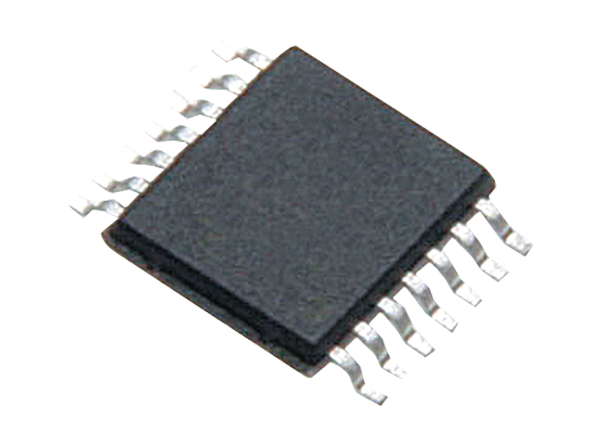

AP54RHC505在整个电路中还采用了三冗余设计，这使得它可以在不需要额外冗余设备的情况下对单事件瞬变(SET)免疫。AP54RHC505采用SMD TSSOP-14封装，工作温度范围为-55°C至+125°C。

特性

• 1.65 VDC到5.5 VDC运行

• 任何V(CC)A或V(CC)Y的输入耐受高达5.5 VDC

• 输入状态(总线保持器)的锁存允许输入保持浮动

• 扩展工作温度范围(-55°C至+125°C)

• 专有的冷备份能力，零静电惩罚

• 内置三重冗余增强可靠性

• 内部上电复位(POR)电路确保在热插拔和冷备份操作期间可靠的电源上和下电响应

• 三态输出驱动

• 2级ESD防护(4000V HBM, 500V CDM)

• 30krad (Si)的TID弹性

• SEL弹性高达80MeV-cm(2)/mg

应用程序

• 空间

• 医学成像

逻辑图

例子
