德州仪器TLV841纳米电源监控器是一款精密电压监控器，在超小型DSBGA封装中具有±0.5%的阈值精度。TLV841提供了三种引脚变体(S, M, C)，以提供许多独特的选择在其类的较小的总解决方案大小。内置迟滞，连同固定或可编程(TLV841C)复位延迟，防止虚假复位信号时，监测电压轨或按钮信号。在TLV841S有源低输出中，增加电压阈值滞后可以通过在SENSE和RESET引脚之间增加一个外部电阻来实现。TLV841，以其精确的性能，低功耗，小紧凑的外形因素，为广泛的电池供电应用，如个人和消费产品提供了理想的解决方案。

独立的V(DD)和SENSE (TLV841S)引脚允许高可靠性系统寻找冗余。SENSE与V(DD)解耦，可以监测V(DD)以外的轨道电压，也可以用作按键式输入。SENSE引脚的高阻抗输入支持外部电阻的可选使用。TLV841S提供固定复位延迟定时选项，不需要外部电容。TLV841C允许可编程复位时间延迟，包括最小延迟时，CT引脚留下浮动。TLV841M提供了一个单独的手动复位(MR)引脚强制复位条件与外部信号或用作按钮输入。TLV841M可以设置为V(DD)和MR引脚监控，以创建一个简单的双通道管理器解决方案。德州仪器TLV841的工作温度范围为-40°C至+125°C (T(a))。

特性

• 专为高性能设计

• 125nA(典型)纳米静态电流

• ±0.5%(典型)高阈值精度

• 5%(典型)内置精度滞后(V(HYS))

• 设计用于广泛的应用

• 40µs, 2ms, 10ms, 30ms, 50ms, 80ms, 100ms, 150ms, 200ms

• 40µs(典型)无电容时的最小延时

• 0.505V(典型)可调阈值电压

• 0.7V至5.5V工作电压范围

• 固定(V(IT-))电压:0.8V ~ 4.9V，分0.1V级

• 分离检测引脚(TLV841S)

• 低电平手动复位(MR) (TLV841M)

• TLV841 (S/M型)的按钮式监测

• 复位延时(t(D)):基于电容的可编程(TLV841C)

• Reset time delay (t(D)): Fixed time delay options (TLV841M和TLV841S)

• -40°C至+125°C的温度范围

• 多种输出拓扑、包类型

• TLV841xxDL: open-drain, active-low (RESET)

• TLV841xxPL:推挽，active-low (RESET)

• TLV841xxDH: open-drain, active-high (RESET)

• TLV841xxPH: push-pull, active-high (RESET)

• 封装:0.73mm x 0.73mm DSBGA

应用程序

• 个人电子产品，包括可穿戴设备和助听器

• 家庭影院和娱乐

• 电子销售点

• 电网基础设施

• 数据中心和企业计算

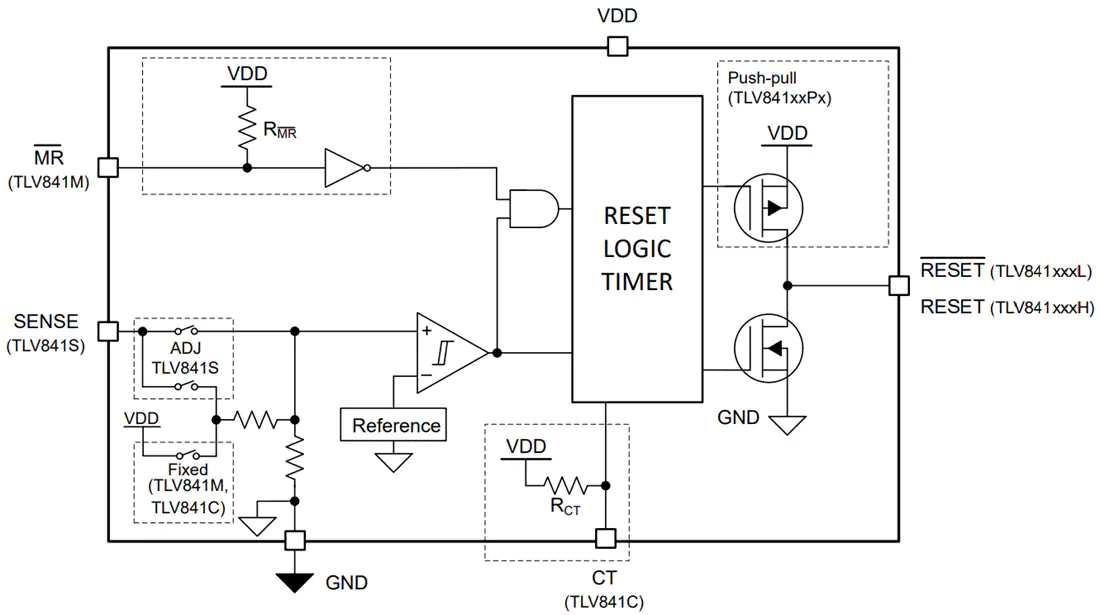

原理框图
