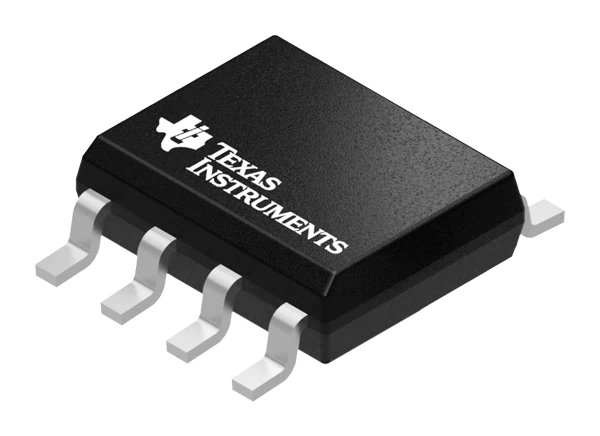

德州仪器公司TMCS1107霍尔效应电流传感器是一款电流隔离霍尔效应电流传感器，能够测量直流或交流电流，具有高精度，良好的线性度和温度稳定性。一个低漂移，温度补偿信号链提供<整个设备温度范围的3%全尺寸误差。

输入电流流过内部的1.8毫欧导体，产生一个由集成霍尔效应传感器测量的磁场。这种结构省去了外部集中器，简化了设计。较低的导体电阻可以降低功耗和散热。固有的电偶绝缘提供了420V的寿命工作电压和3kV(RMS)的电流路径和电路之间的基本隔离。集成的电气屏蔽使优良的共模抑制和瞬态抗扰性。

输出电压与输入电流成正比，具有多个灵敏度选项。固定的灵敏度允许TMCS1107从一个3V到5.5V电源工作，消除比率测量误差，并提高了电源噪声抑制。当电流流入正输入引脚时，电流极性被认为是正的。可提供单向和双向传感变体。德州仪器TMCS1107的最大供电电流为6mA，所有的灵敏度选项都在-40°C到+125°C的工作温度范围内指定。

特性

• 典型误差±1%，最大值±3%，总误差-40°C至125°C

• 灵敏度误差±0.9%

• 40 ma弥补错误

• 0.2 ma /°C抵消漂移

• 线性误差0.5%

• 多个敏感性的选择

• TMCS1107A1B / U - 50 mv /

• TMCS1107A2B / U - 100 mv /

• TMCS1107A3B / U - 200 mv /

• TMCS1107A4B / U - 400 mv /

• 零点漂移内参考

• 双向和单向电流传感

• 3V至5.5V工作电源范围

• 80 khz信号带宽

• 3 kvrms隔离评级

• 强劲的420V寿命工作电压

• 安全相关的认证

• UL 1577元件识别程序

• IEC 62368 - 1 / CB

应用程序

• 电机和负载控制

• 逆变器和h桥电流测量

• 功率因数校正

• 过电流保护

• 直流和交流电源监控

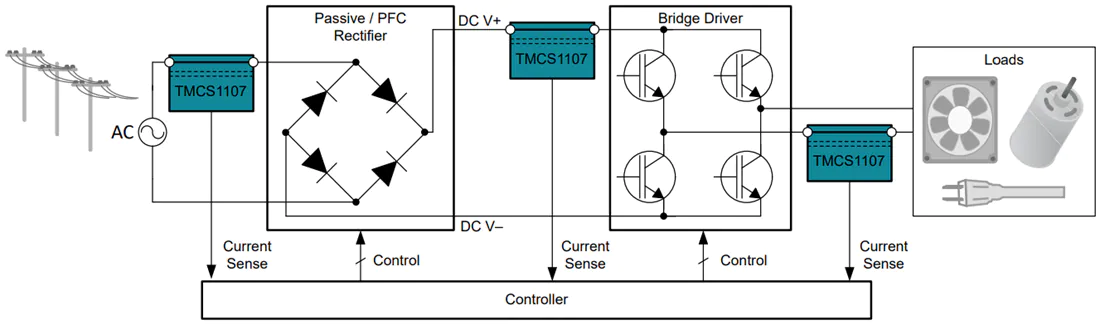

典型的应用程序
