德州仪器TPS99001-Q1系统管理控制器是DLP5531-Q1芯片组的一部分，该芯片组还包括DLPC230-Q1数字微镜设备(DMD)显示控制器。集成DMD高压稳压器提供DMD镜像参考电压，满足严格的公差要求。电源音序器和监视器为整个芯片组的上电和下电事件提供了强有力的协调。

德州仪器TPS99001-Q1控制器集成了一个12位ADC作为控制系统的核心部件之一。ADC能够自动采样每视频帧多达63个事件。

先进的系统状态监测电路提供了显示子系统运行状况的实时可见性。这些条件包括两个处理器看门狗电路，两个模具温度监视器和全面的电源监测过压和欠压检测。附加条件包括校验和和密码寄存器保护，SPI总线事务上的字节级奇偶校验和其他内置测试函数。

特性

• 适用于汽车应用

• AEC-Q100符合以下结果

• -40°C ~ 105°C环境工作温度(温度等级2)

• 设备HBM ESD分级2级

• 设备CDM ESD分级等级C4B

• 汽车系统管理装置适用于DLP 产品

• 先进的功率监控、排序和保护电路

• 两个模具温度监控器，MCU外部看门狗定时器，时钟频率监控器

• SPI端口具有奇偶校验和和密码寄存器保护

• 第二个SPI接口，用于独立的系统监控

• 片上DMD镜像电压调节器

• 产生+16V， +8.5V和-10V DMD控制电压

• 12位ADC，每帧最多63个时间序列样本

应用程序

• 汽车高级照明应用(高分辨率前照灯)

• 自适应驱动光束(ADB)

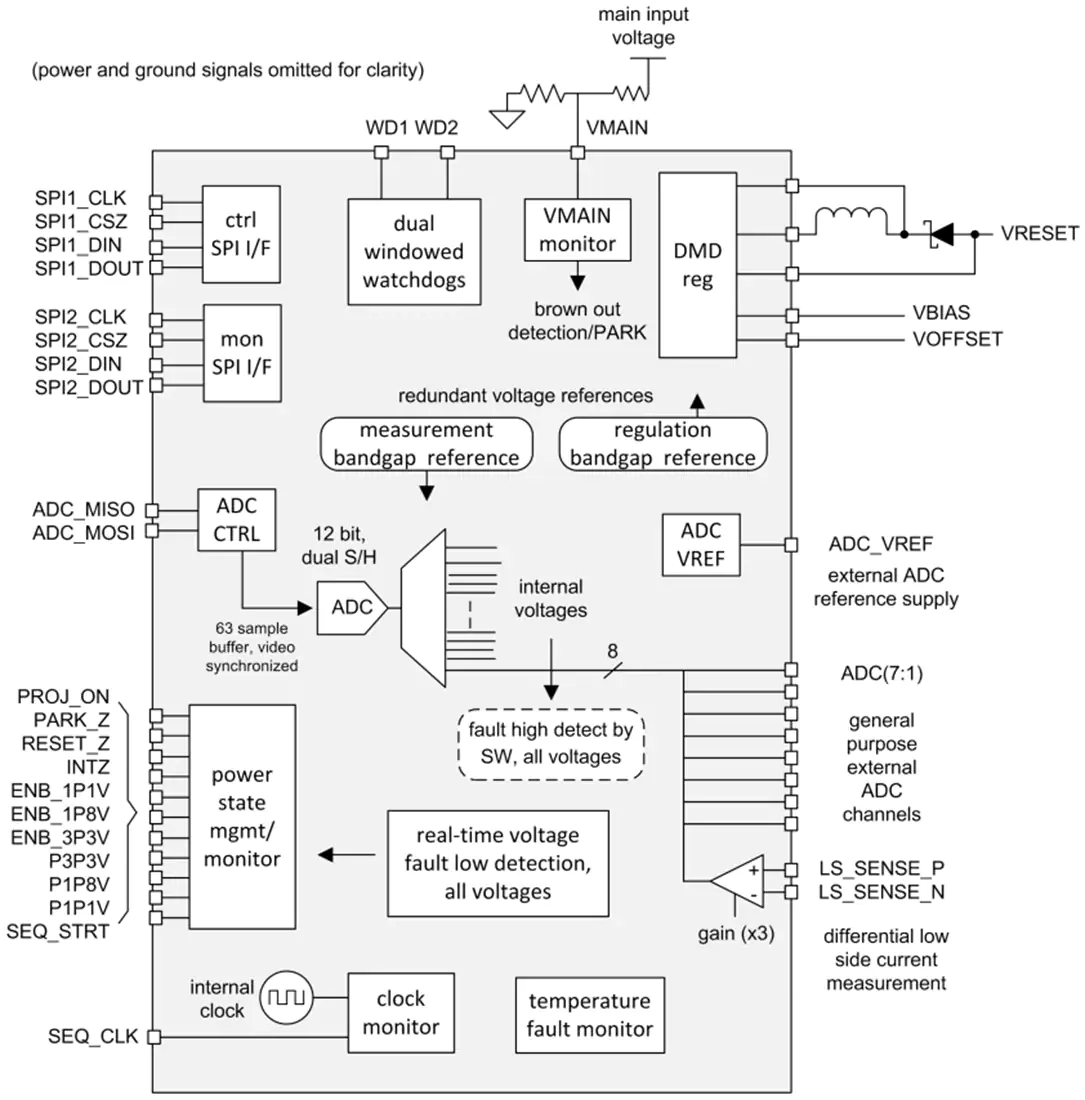

原理框图
