德州仪器TMAG5123高压霍尔效应开关是一种斩波稳定的全极、有源低、平面内霍尔效应开关传感器。TMAG5123通过测量表面贴装SOT-23封装中平行于印刷电路板(PCB)表面的磁场，简化了传感器的机械放置。

不同的灵敏度级别可供匹配的具体要求的应用。当外加磁通密度值在绝对磁场值中超过工作点(BOP)阈值时，开漏输出产生低态电压。输出保持低，直到应用领域减少到低于释放点(BRP)阈值也是绝对的。

德州仪器公司的TMAG5123具有宽2.5V至38V的工作电压范围和可达-20V的反极性保护功能，可在工业应用中稳定运行。

特性

• 平面内，全极霍尔效应开关

• 高磁敏感性

• TMAG5123B(4.1吨(典型的))

• TMAG5123C(7.5吨(典型的))

• TMAG5123D(10.9吨(典型的))

• 支持宽电压范围

• 2.5V至38V工作V(CC)范围

• 不需要外部调节器

• 工作温度范围宽

• 环境工作温度范围-40°C至+125°C

• 30千赫连续转换

• 排水明沟输出

• SOT-23包选项

• 保护功能

• 支持40V负载转储

• 反向电池保护到-20V

• 输出短路保护

• 输出电流限制

应用程序

• 主要电器

• 小家用电器

• 无绳真空机器人

• 流量计

• 住宅断路器

• 开闭检测

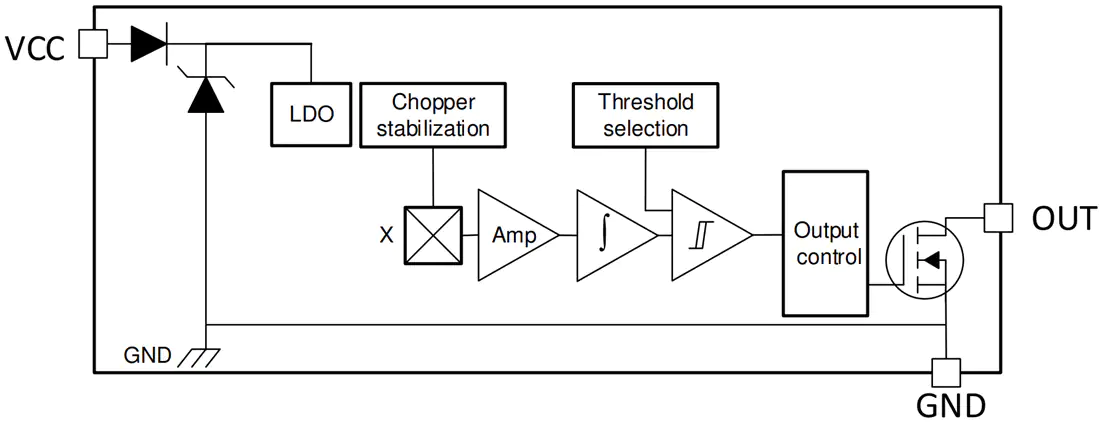

原理框图
