德州仪器REF70精密电压基准是一个高精度系列电压基准家族，提供行业最低的噪声(0.23ppm(p-p))。它们提供非常低的温度漂移系数(2ppm/°C)和高精度(±0.025%)。REF70提供高PSRR，低dropout电压，和优秀的负载和线路调节，以帮助满足严格的瞬态要求。这种精度和功能的组合是为诸如测试和测量等需要精确参考的应用而设计的。为了在信号链中达到最优的性能，这些器件还需要配合精度高、分辨率高的数据转换器，如ADS8900B、ADS127L01、DAC11001A等。REF70还被设计用于噪音敏感的医疗应用，如超声波和x射线，以帮助实现从模拟前端进行低噪音测量。

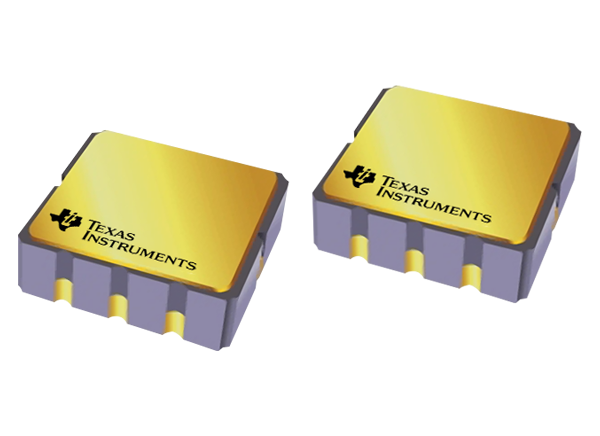

德州仪器REF70系列有VSSOP和LCCC包选项。LCCC (FKH)封装是一种密封陶瓷封装，允许低，长期漂移的应用，需要在长时间内稳定的参考，而无需校准。REF70适用于-40°C至+125°C的宽温度范围。宽的温度范围使操作跨越各种工业应用。

特性

• 低噪音使精确测量

• 0.23ppm(p-p)低频噪声(0.1Hz ~ 10Hz)

• 0.35ppm(rms) 10Hz至1kHz

• 低温漂移系数

• (-40°C to 125°C)

• ±0.025%最高高精度

• 防潮密封陶瓷封装(LCCC)

• 长期稳定性低28ppm (1k小时)

• 400 mv低辍学

• 设计用于广泛的应用

• 宽输入电压可达18V

• ±10 ma输出电流

• 电压选项(2.5V, 3V, 3.3V, 4.096V, 5V)

• 超灵活的解决方案

• 稳定的1µF到100µF输出低esr电容

• 107dB在1kHz高PSRR

• -工作温度范围:40℃~ 125℃

应用程序

• 半导体测试设备

• 精密数据采集系统

• 精确的重量尺度

• 超声波扫描仪

• x射线系统

• 工业自动化仪表

• PLC模拟I/O模块

• 场发射器

• 电力监控

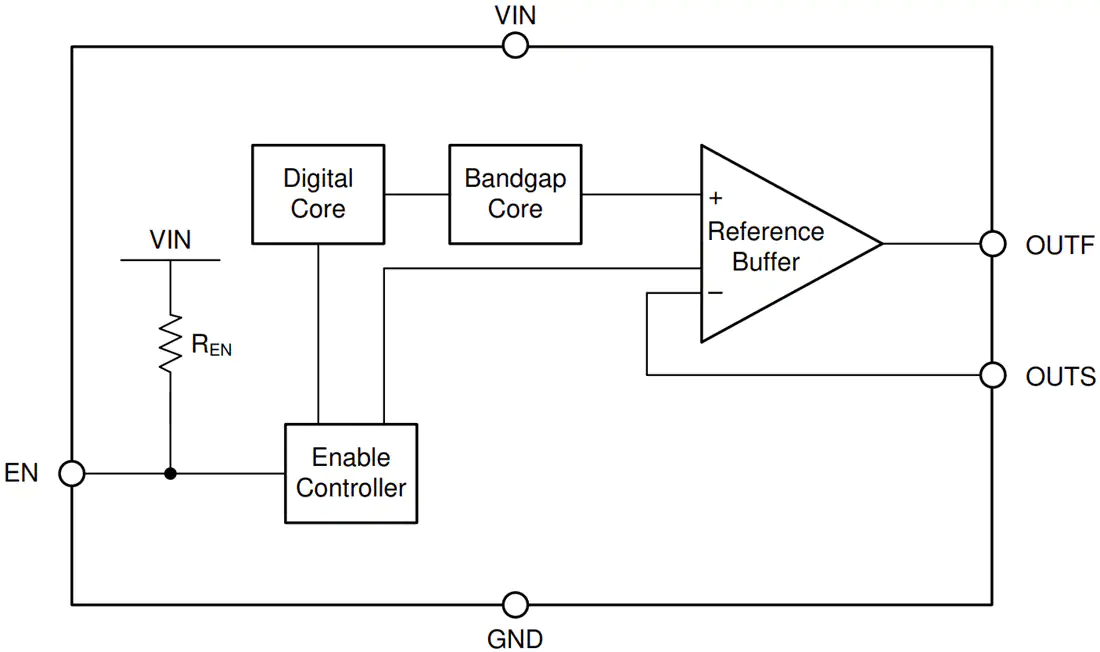

原理框图
