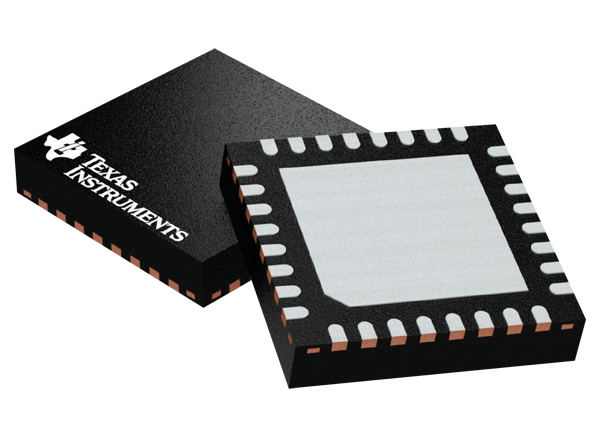

德州仪器DRV8705-Q1 h桥智能门驱动器是一种高度集成的h桥门驱动器，能够驱动高侧和低侧n通道功率mosfet。它产生适当的栅极驱动电压使用集成的倍频电荷泵为高侧和线性调节器为低侧。该设备采用智能门驱动架构，降低系统成本，提高可靠性。门驱动器优化死时间，以避免射穿条件。它还通过可调栅极驱动电流提供控制，以减少电磁干扰(EMI)，并通过V(DS)和V(GS)监视器防止漏源和栅极短路条件。

低侧分流放大器允许电流传感测量电机电流，并向外部控制器提供电流限制或失速检测反馈。德州仪器公司DRV8705-Q1提供了一系列的保护功能，以确保强大的系统运行。这些包括电源和充电泵的欠压和过压监视器，V(DS)过流和V(GS)门故障监视器，用于外部mosfet，离线开路负载和短路诊断，以及内部热警告和关机保护。

特性

• AEC-Q100符合汽车应用要求

• -40°C ~ +125°C, T(A)温度等级1

• 功能性Safety-Capable

• 文档可用来帮助功能安全系统设计

• h桥智能门驱动

• 4.9V至37V (40V abs. max)工作范围

• 倍频充电泵100% PWM

• 半桥式和h桥式控制方式

• 引脚到引脚门驱动器变体

• DRV8106-Q1:半桥式内联放大器

• DRV8706-Q1:带内联放大器的h桥

• 智能门驱动架构

• 可调转率控制

• 0.5mA至62mA峰值源电流输出

• 0.5mA至62mA的峰值sink电流输出

• 结合空时握手

• 低侧电流分流放大器

• 可调增益设置(10、20、40、80V/V)

• 综合反馈电阻

• 可调PWM消隐方案

• 可提供多种界面选项

• SPI:详细的配置和诊断

• H/W:简化控制和更少的MCU引脚

• 用于降低电磁干扰的扩频时钟

• 紧凑的VQFN包与可湿的侧面

• 综合保护功能

• 专用驱动器禁用引脚(DRVOFF)

• 供应和调整电压监视器

• MOSFET V(DS)过流监视器

• MOSFET V(GS)门故障监视器

• 反极性MOSFET电荷泵

• 离线开负载和短路诊断

• 设备热警告和关机

• 故障状态中断引脚(nFAULT)

应用程序

• 汽车刷直流电机

• 螺线管和继电器

• 电动窗升降器和推拉门

• 电动天窗

• 电动座椅模块

• 动力箱和升降闸门

• BDC燃油、水、油泵

• 挡风玻璃刮水器

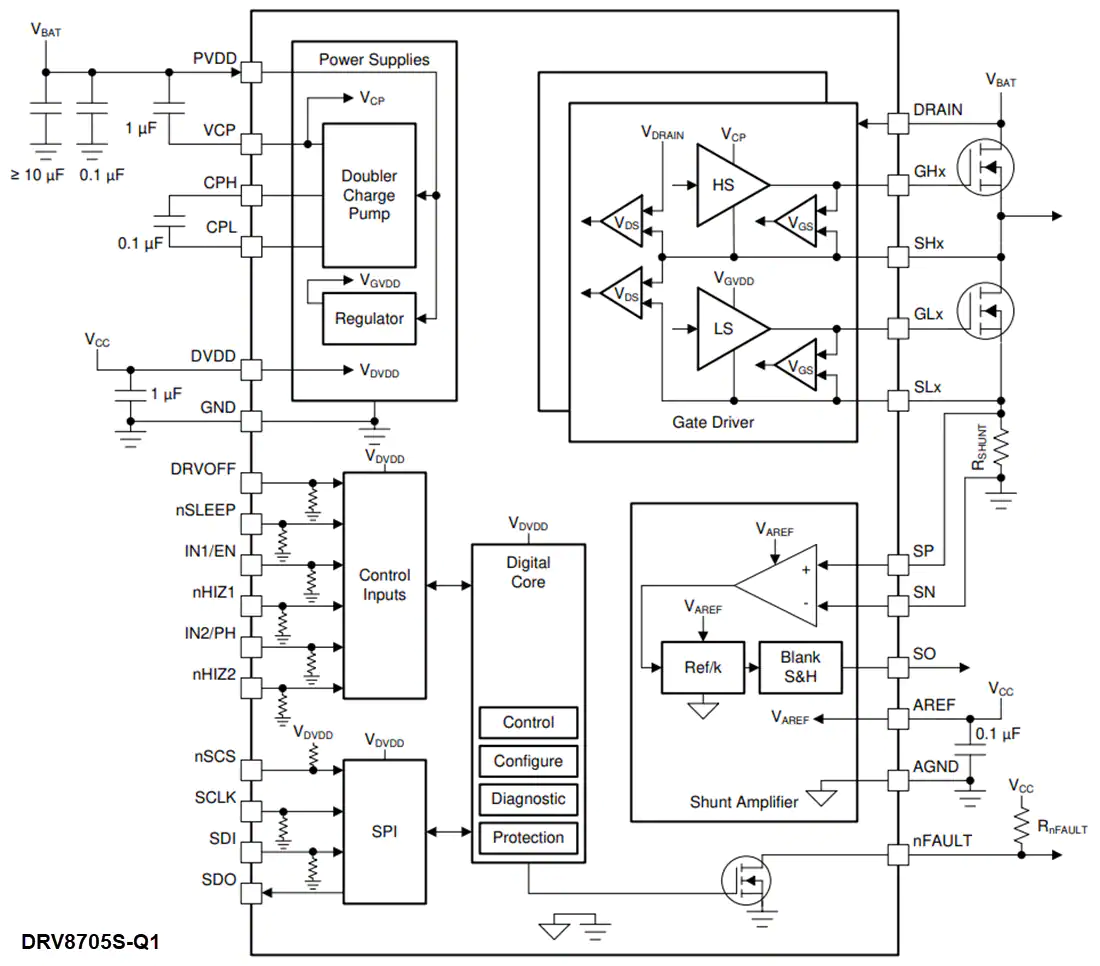

DRV8705S框图

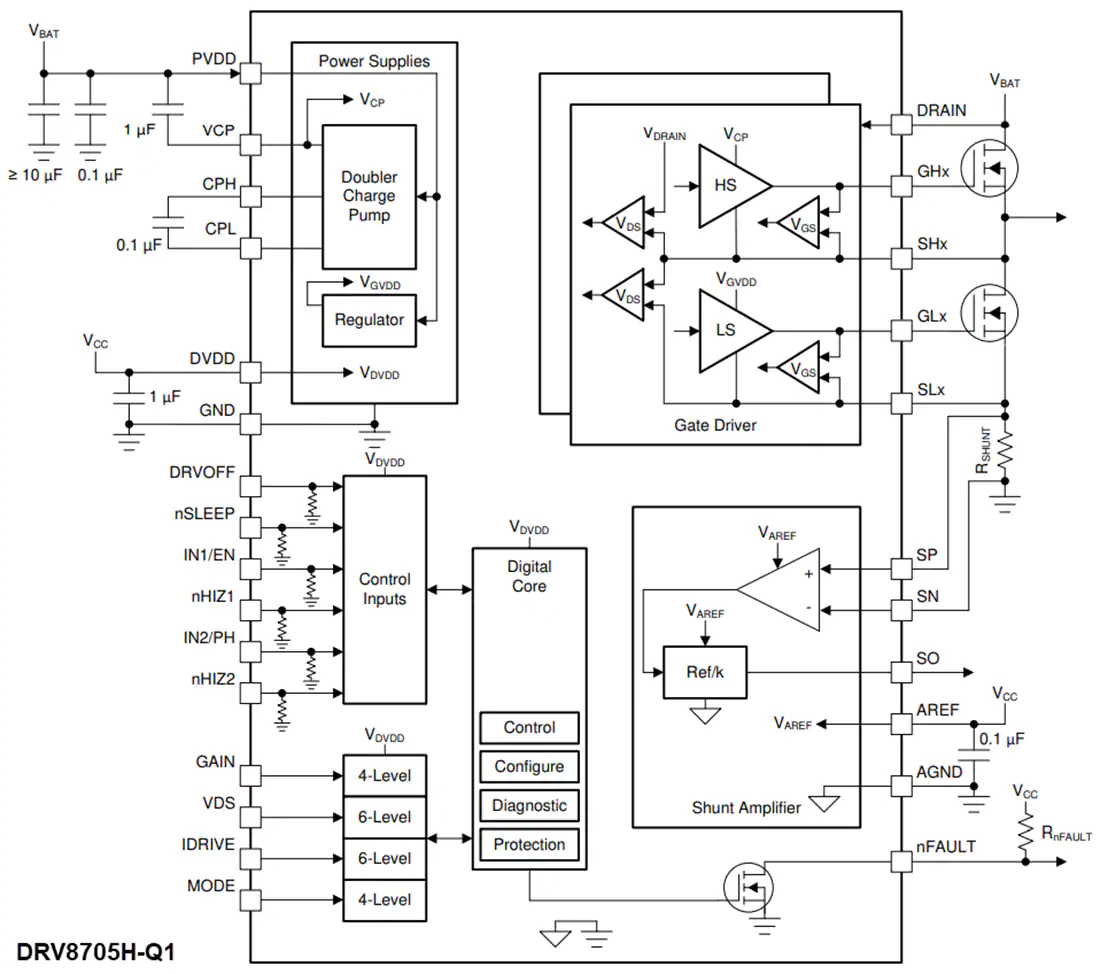

DRV8705H框图
