Qorvo QPQ2601波段1/3/7多路复用器是一款紧凑、高性能的多路复用器模块，优化后可实现LTE/NR波段1、3和7的载波聚合。QPQ2601利用其高q特性，以确保最小的传输插入损耗，在所有波段被多路复用而不相互加载。该装置设计具有高交叉隔离，这是确保良好接收性能的关键。

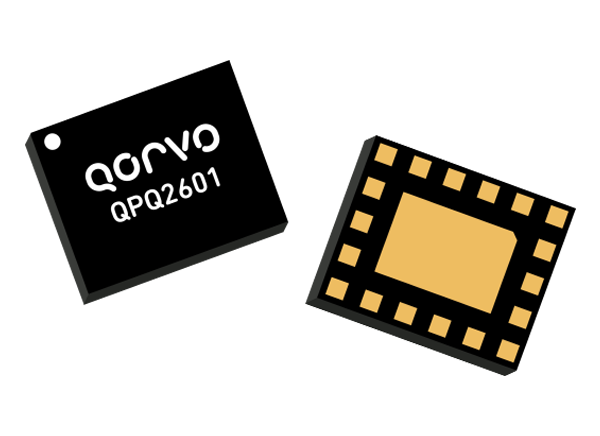

Qorvo QPQ2601多路复用器采用独特的晶圆级封装(WLP)技术，实现了2.6mm x 3.2mm x 0.8mm的紧凑占地面积。

特性

• 乐队1/3/7多路复用器

• 高品质因数

• 低损耗

• 通过极好的TX插入损耗使PA电流漏极最小化

• 提高RX灵敏度，降低RX插入损耗

• 高cross-isolation

• 60 mhz带宽

• +31dBm射频输入功率

• 2.6mm × 3.2mm × 0.8mm的表面贴装设备

• 无铅，符合RoHS标准

应用程序

• 1 3 7分

• 基站基础设施

• 小细胞

• 中继器

• 路由器

• LTE软件狗

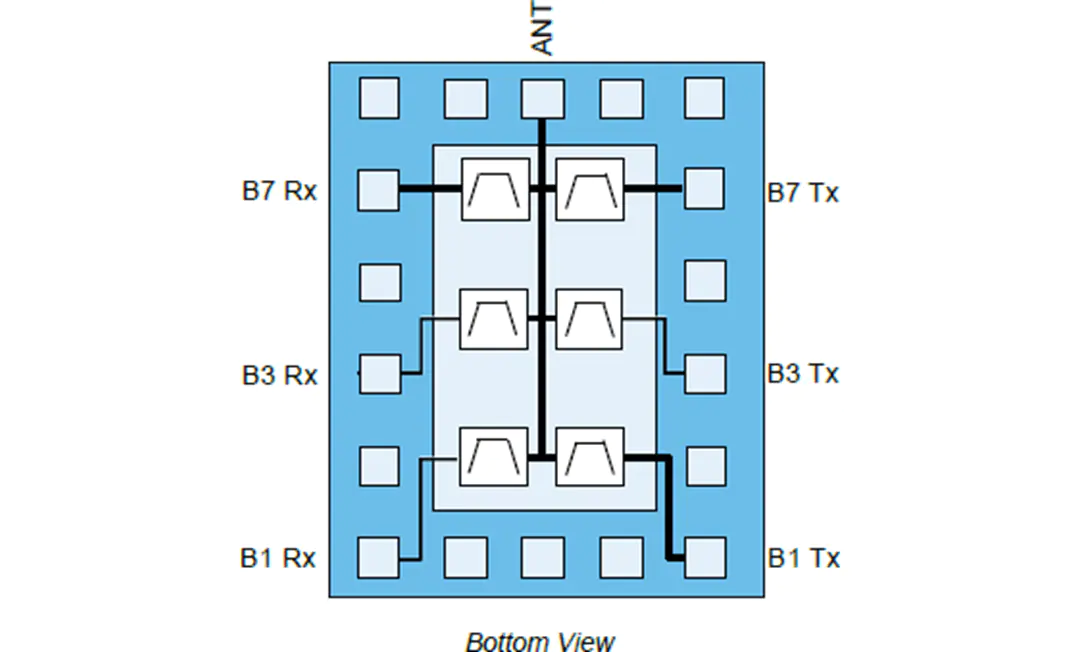

框图

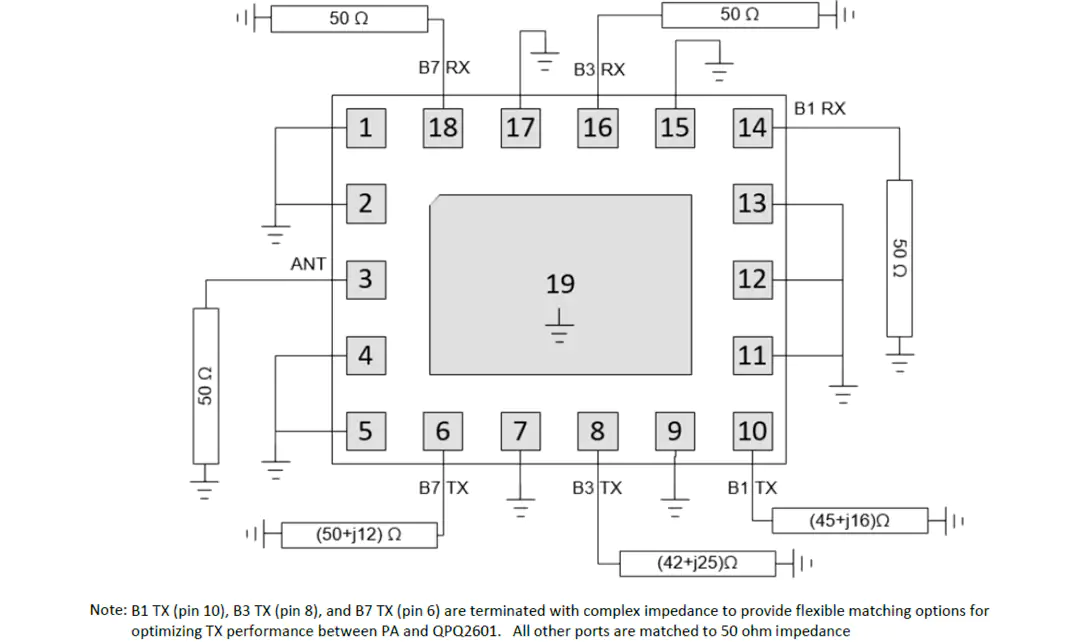

典型应用电路
