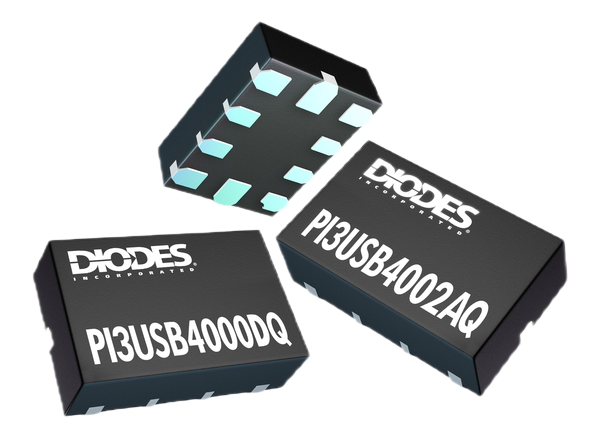

达尔科技PI3USB4000DQ USB开关IC是一个2对1差分通道多路复用/解复用开关。该集成电路的输入电压范围为0V ~ 5.5V，功耗为35μA。PI3USB4000DQ开关IC可以通过1GHz带宽的USB2.0信号，以保持信号完整性和眼图打开。所有的I/O引脚都是高耐压的，C0+/C0-引脚可以容忍高达24V的电压。过电压保护(OVP)在4.75V时实现，当检测到过电压时立即关闭通道。PI3USB4000DQ USB开关IC是智能手机、平板电脑、笔记本电脑、PC和USB- c应用的理想应用。

特性

• 差分双向2:1 Mux/DeMux

• 0V ~ 5.5V宽输入电压范围

• 1 ghz宽的带宽

• 超低C(上):7 pf

• 超低R(开):5欧姆(典型)

• 0.25ns(典型)低传播延迟

• -30dB低隔离度@ 240MHz

• -35dB低串扰，240MHz

• 35µA(典型)低功耗

• 2.7V至5.5V宽供电电压范围

• 控制引脚支持1.8V逻辑

• -40℃~ 125℃的宽温度范围

• AECQ 1级

• 无铅，完全符合RoHS标准

• 保护:


• C0+/C0-公差至24V

• Lx+/-耐受6V

• V(DD)公差到6V

• 掉电模式电流漏电保护

• 所有I/O引脚是高电压公差:


• V(母线)短至C0-/C0+，设备上电使能时的过压保护

• ESD保护(C0+/-):


• IEC61000-4-2 10 kv

• 10-接触，UQFN (ZUA)， 1.5mm x 2mm, 0.5mm(H)， 0.6mm间距

应用程序

• 智能手机

• USB-C

• 平板电脑

• 笔记本电脑

• 个人电脑

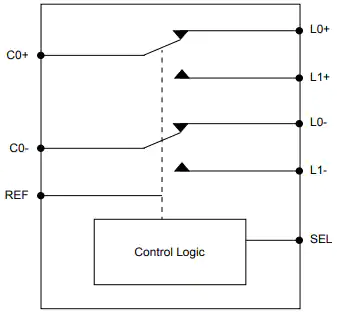

框图

程序图
