德州仪器DRV8106H-Q1EVM门驱动程序评估模块的介绍、特性、及应用

来源：HQBUY 发布时间：2022-06-13

摘要： 设计的目的是评估DRV8106H-Q1，一个集成的汽车合格的刷直流电机驱动器。

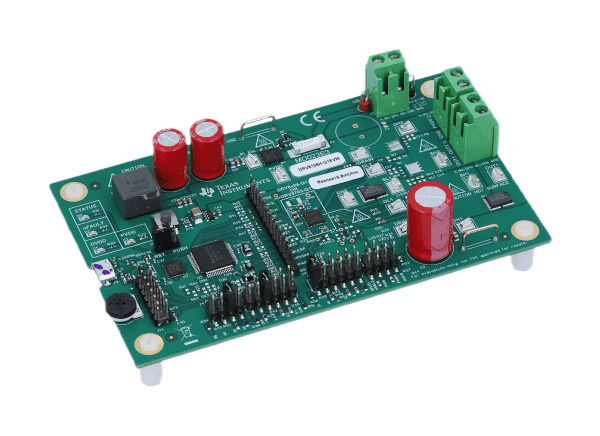

德州仪器公司DRV8106H-Q1EVM门驱动程序评估模块(EVM)是用来评估DRV8106H-Q1的。DRV8106H-Q1是一款集成的汽车级有刷直流电机驱动器。DRV8106H-Q1是一种高度集成的半桥栅驱动器，能够驱动高侧和低侧n通道功率mosfet。它产生适当的栅极驱动电压，使用集成的倍频电荷泵的高侧和线性调节器的低侧。

德州仪器DRV8106H-Q1EVM有一个半桥由两个n通道mosfet组成，驱动电机双向高达15A(RMS)， 20A峰值电流。评估模块从模拟电源的单一电源运行，从数字电源的USB线，这可以定制为外部供应。一个负18V电池反向保护电路，连同一个20A(RMS)额定PI滤波器，提供清洁电源输入和防止不正确的电池连接。
