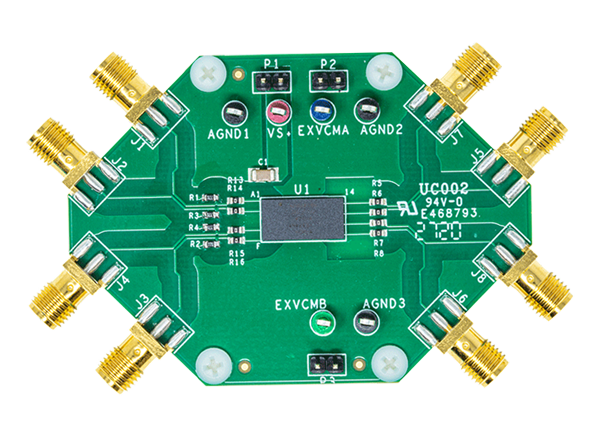

亚德诺半导体EVAL-ADAQ8088EBZ评估板用于评估ADAQ8088的运行情况，需要2.7V到3.3V的电源才能正常运行。EVAL-ADAQ8088EBZ包括ADAQ8088 μ模块，这是一个双通道模拟系统的封装(SIP)，集成了三个常见的信号处理和调理模块，以支持各种解调器应用和数据采集应用。

ADI EVAL-ADAQ8088EBZ评估板通过超小型A (SMA)连接器(Jx)支持基带差分同相/正交(I/Q)输入，并通过SMA输出连接器驱动管道模数转换器(adc)。评估板集成了所有的有源和无源器件，形成了I/Q解调器输出和ADC输入之间的完整信号链。

特性

• 3个通用信号处理和调理模块，一个前置放大器，一个8极滤波器，和一个ADC驱动集成，以支持各种解调器应用

• 操作不需要外部部件

必需的设备

• 2.7V至3.3V的台式电源

• SMA电缆

• 4端口或2端口网络分析仪

• ad9681 - 125 ebz评估工具

• HSC-ADC-EVALEZ评估工具

• Keysight 33600一台发电机

• Allen Avionics LPF #F3056-7P7(2个)

• 电脑运行Windows

框图

连接图
