Maxim MAX17643降压DC-DC变换器是一款高效率、高电压、喜马拉雅同步降压DC-DC变换器，集成mosfet在4.5V至60V输入电压下工作。MAX17643输出电压最高可达2A，输出电压从0.9V到(0.9 x V(IN))V。反馈(FB)电压精确到±1.4%超过-40°C至+125°C。该设备在输出电压范围内提供内置补偿，消除了对外部组件的需求。

Maxim MAX17643降压DC-DC变换器具有峰值电流模式控制结构，并在固定频率强制PWM模式下工作。MAX17643的电流限制设置使变换器的负载电流峰值可达2A。这些特性允许MAX17643支持脉冲负载应用，如通信模块与最小的输出电压降。

Maxim MAX17643实现了低最小准时提供高开关频率和更小的12针(3mm x 3mm) TDFN封装的解决方案尺寸。

特性

• 减少外部部件和总成本

• 没有schottky-synchronous操作

• 内部补偿任何输出电压

• 全陶瓷电容器，结构紧凑

• 减少DC-DC调节器的数量

• 宽4.5V至60V输入

• 0.9V可调(0.9 × V(IN))输出

• 峰值负载电流高达2A

• 可调开关频率与外部同步

• 降低功耗

• 最高效率为91.6%

• 辅助引导LDO提高效率

• 4.65µ关闭电流

• 在恶劣的工业环境中运行可靠

• Hiccup-mode过载保护

• 可调软启动

• 内置输出电压监测复位

• 可编程EN / UVLO阈值

• 单调启动进入预偏置负载

• 超温保护

• 宽工业-40°C至+125°C环境工作温度范围/ -40°C至+150°C结温范围

• 符合CISPR22 (EN55022) B级的传导和辐射排放

应用程序

• 工业控制电源

• 通用荷载点

• 分布式供应管理

• 基站电源

• 墙变压器监管

• 高压、单片机系统

• 脉动载荷应用程序

• 通信模块

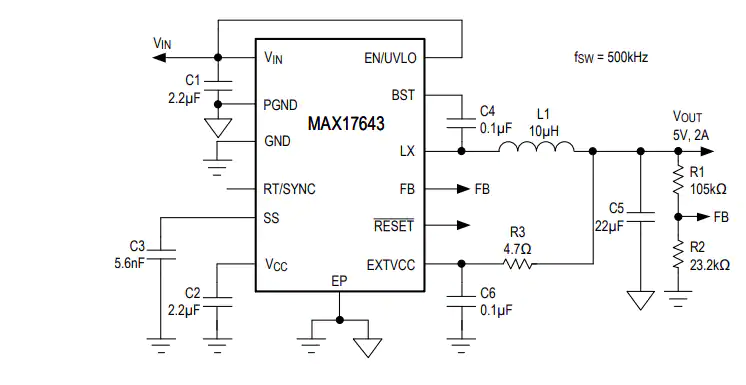

典型应用电路
