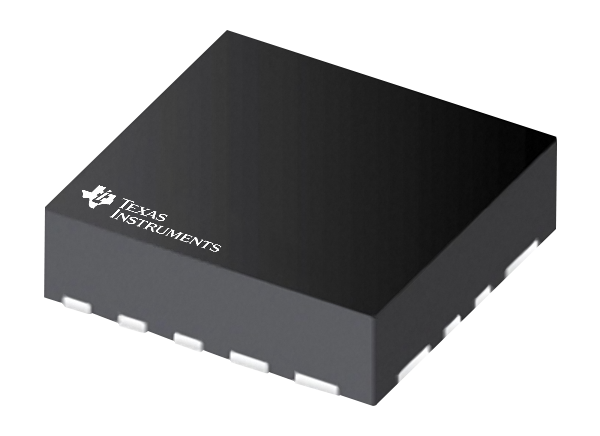

德州仪器TPS543320 3A同步Buck变换器采用内部补偿，固定频率先进的电流模式控制。它能够在2.2MHz的开关频率下提供高效率。德州仪器TPS543320是一个2.5mm × 3mm的HotRod VQFN封装，再加上高频下的高效率，使其成为需要小尺寸解决方案的最佳设计。固定频率控制器可工作在500kHz至2.2MHz。它可以被同步到一个外部时钟使用同步引脚。其他功能包括高精度电压参考，可选软启动时间，单调启动到预偏置输出，可选电流限制，可调UVLO通过EN引脚和一套完整的故障保护。

特性

• 固定频率，内部补偿先进的电流模式(ACM)控制

• 集成25毫欧和13.9毫欧 mosfet

• 4V ~ 18V输入电压范围

• 输出电压范围0.5V ~ 5.5V

• 三种可选择的PWM斜坡选项，以优化控制回路的性能

• 5种可选切换频率(500kHz, 750kHz, 1MHz, 1.5MHz, 2.2MHz)

• 可与外部时钟同步

• 全温度范围内0.5V，±0.5%电压参考精度

• 可选择的软启动时间(0.5ms, 1ms, 2ms和4ms)

• 单调启动到预偏置输出

• 可选择的电流限制，支持3A和2A操作

• 启用可调输入欠压锁定

• 功率良好的输出监视器

• 输出过压、输出欠压、输入欠压、过流、过温保护

• Pin-to-pin兼容TPS543820和TPS543620

• -40°C至150°C工作结温度

• 2.5mm × 3mm, 14针VQFN-HR封装，间距0.5mm

应用程序

• 无线基础设施及有线通讯设备

• 光纤和光纤网络

• 测试和测量

• 医疗和保健

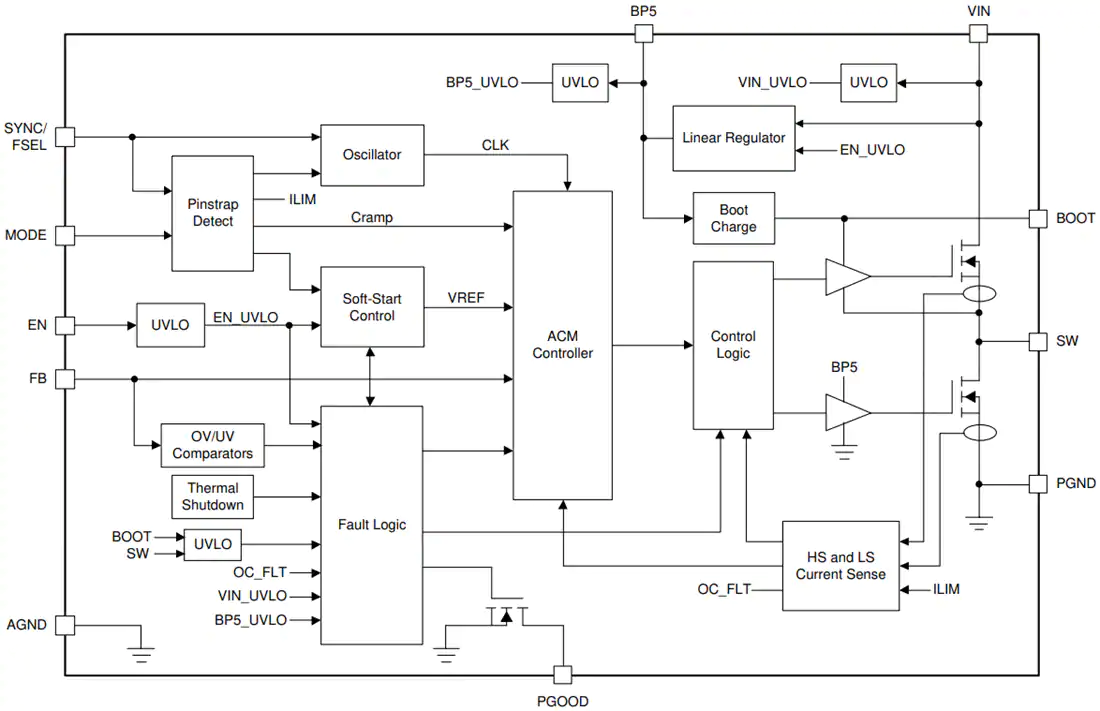

原理框图
