Nisshinbo NJG1187KG1高增益低噪声放大器(LNA)是为GNSS应用而设计的。NJG1187KG1 LNA可通过改变外部部件的值实现L1 (1.5GHz)和L2/L5lL6 (1.1GHz到1.2GHz)频段的调谐。这种LNA允许在两个放大器级之间放置一个滤波器，以实现高衰减而不降低噪声数字。NJG1187KG1高增益LNA工作在-40°C至105°C的宽温度范围。这种低噪声放大器在每个端口上提供集成ESD保护装置，以实现卓越的ESD稳健性。典型的应用包括GNSS接收应用、有源天线、仪表盘摄像机、导航和GNSS模块。

特性

• 可通过改变外部部件的值，实现L1 (1.5GHz)和L2/L5/L6 (1.1 ~ 1.2GHz)频段的调谐

• 允许在两个放大器级之间放置一个滤波器，以实现高衰减而不降低噪声数字

• 在每个端口上提供集成ESD保护装置，实现卓越的ESD稳健性

• 符合RoHS标准，无卤素

规范

• 1.5V至3.7V供电电压范围

• 8mA典型@V(DD) = 3.3V低电流消耗

• 高收益:

• 34dB @L1波段典型，V(DD) = 3.3V

• 37dB典型@L2/L5波段，V(DD) = 3.3V

• 36dB典型@L6波段，V(DD) = 3.3V

• 低噪声图:

• 0.60dB @L1波段典型，V(DD) = 3.3V

• 0.65dB典型@L2/L5/L6波段，V(DD) = 3.3V

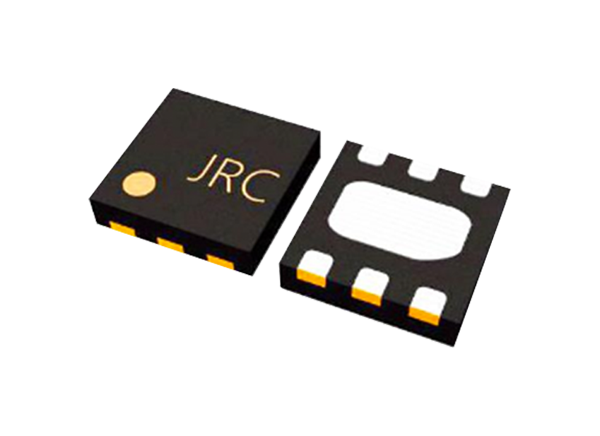

• 1.6mm × 1.6mm × 0.397mm(典型)小包装尺寸

应用程序

• GNSS接收应用程序

• GNSS模块

• 有源天线，仪表盘摄像机和导航系统

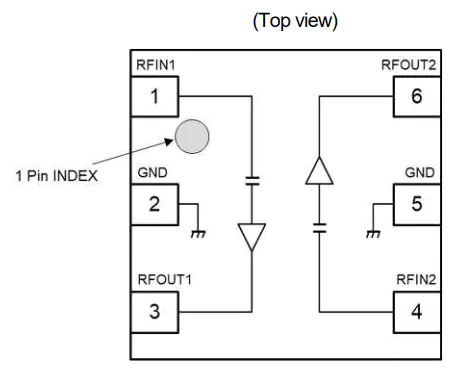

框图
