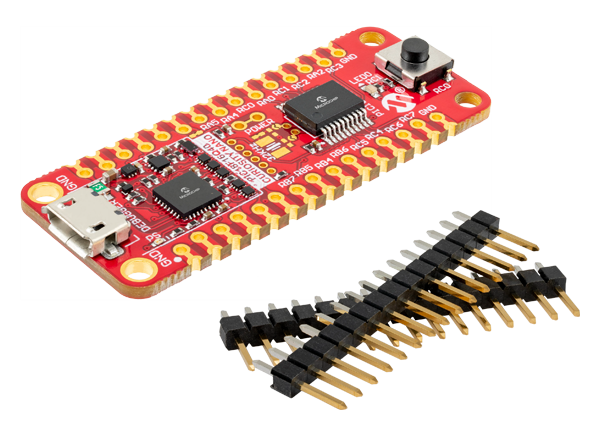

Microchip Technology PIC18F16Q40 Curiosity Nano Kit (EV70C97A)是一款小型硬件平台，用于评估PIC18 - Q40家族中的微控制器。PIC18F16Q40 Curiosity Nano由Microchip MPLAB X集成开发环境(ide)支持，PIC18F16Q40 Curiosity Nano提供了轻松访问PIC18 - Q40 mcu的功能，以探索如何将设备集成到自定义设计。

Microchip Technology PIC18F16Q40 Curiosity Nano Kit (EV70C97A)包括一个板载调试器，使用户可以编程和调试目标设备，而不需要任何额外的工具。

特性

• PIC18F16Q40单片机

• 1x机械式用户开关

• 1个黄色用户LED

• 在调试器

• 微芯片MPLAB X中的板识别

• 1个绿色电源指示灯和状态指示灯

• 编程和调试

• 虚拟串口(CDC)

• 1x逻辑分析仪通道(GPIO)

• USB驱动

• 目标电压可调

• 由板载调试器控制的LDO调节器

• 输出电压1.8V ~ 5.5V(受USB输入电压限制)

• 最大输出电流500mA

文档

• 用户指南

• 图表和物料清单

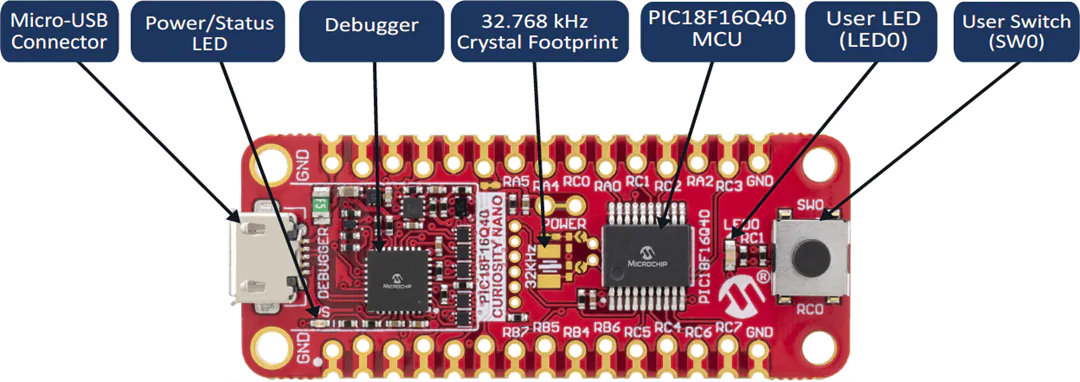

板布局

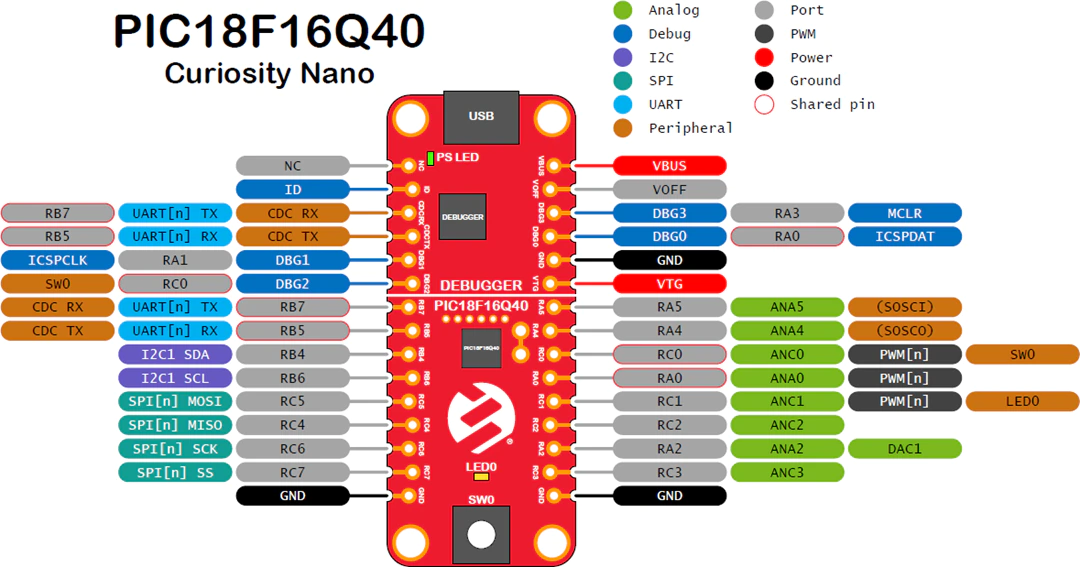

引脚图及功能
