Qorvo QPA2575 ka波段功率放大器工作在32GHz至38GHz，提供3W饱和功率，16%的增功率效率和19dB的小信号增益。为了简化系统集成，QPA2575与50欧姆完全匹配，在两个I/O端口上集成了直流阻塞帽。在Qorvo QPHT15 0.15µm功率pHEMT(伪晶高电子迁移晶体管)工艺上制备的QPA2575非常适合支持商业和国防相关的应用。该器件在晶圆上进行100% DC和RF测试，以确保符合性能规范。

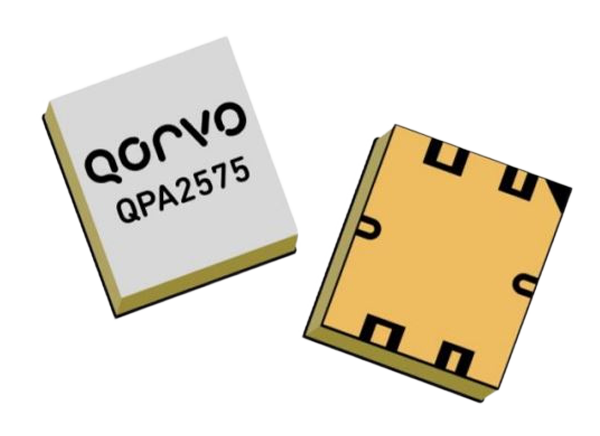

Qorvo QPA2575 ka波段功率放大器采用紧凑的7.0mm x 8.0mm x 1.465mm SMD/SMT封装，工作温度范围为-40°C至+85°C。

特性

• 32GHz ~ 38GHz频率范围

• 35dBm饱和输出功率，P(SAT)

• 16%功率增加效率P(AE)

• 19dB小信号增益

• 12 db回波损耗

• 偏置脉冲V(D) = +6V, I(DQ) = 2.1A

• -40°C至+85°C的工作温度范围

• 7.0mm x 8.0mm x 1.465mm的SMD/SMT封装

应用程序

• 雷达

• 卫星通信

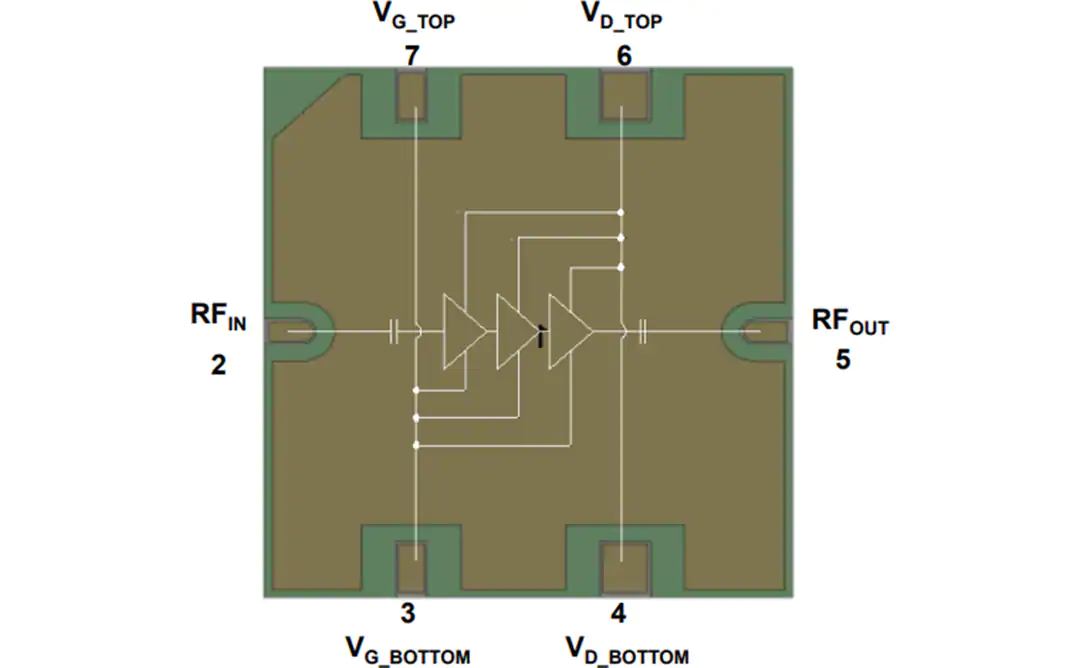

框图
