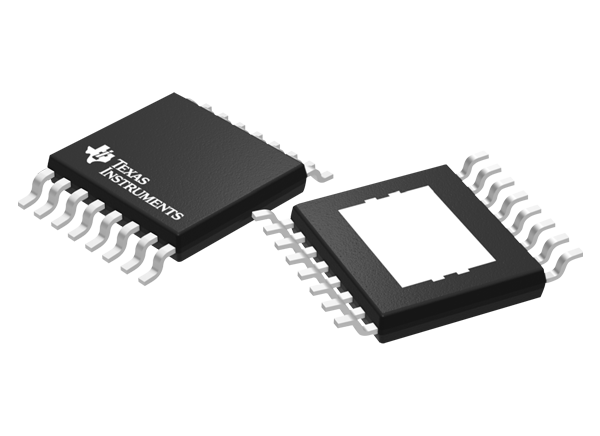

德州仪器TPS27SA08/TPS27SA08- q1智能高端开关是一款单通道智能高端开关，用于24V供电系统。该设备集成了强大的保护和诊断功能，以确保输出端口保护，即使在有害事件，如短路。该设备通过可靠的电流限制来保护故障，根据设备的不同，可以配置为通过立即关闭开关或在设定值(通常为20A)调节输出电流来应对过流事件。TPS27SA08/TPS27SA08- q1设备还提供了高精度模拟电流检测，允许在驱动不同负载剖面时改进诊断。通过向系统MCU报告负载电流、设备温度和供电电压，该设备能够进行预测性维护和负载诊断，从而延长系统的寿命。德州仪器TPS27SA08/TPS27SA08- q1器件可在一个小的16针HTSSOP封装，这允许减少PCB足迹。

特性

• 单通道智能高端开关，典型9毫欧 R(ON) (T(J) = 25°C)

• 通过过流保护提高可靠性

• 电流极限阈值名义为20A

• 达到阈值时限流(箝位)

• 强大的集成输出保护

• 综合热保护

• 防止短路接地和供应

• 反向供电时FET自动接通

• 停电、失地时自动切断电源

• 集成输出夹具，对感应负载进行退磁

• 可配置的错误处理

• 模拟感输出可以配置精确测量

• 负载电流

• 电源电压

• 设备温度

• 提供FLT指示回给MCU

• 断路和短路负载检测

应用程序

• 工业马达驱动器

• 加热元件

• 传感元件加热器

• 油箱加热器

• 大电流数字输出

• 电感负载

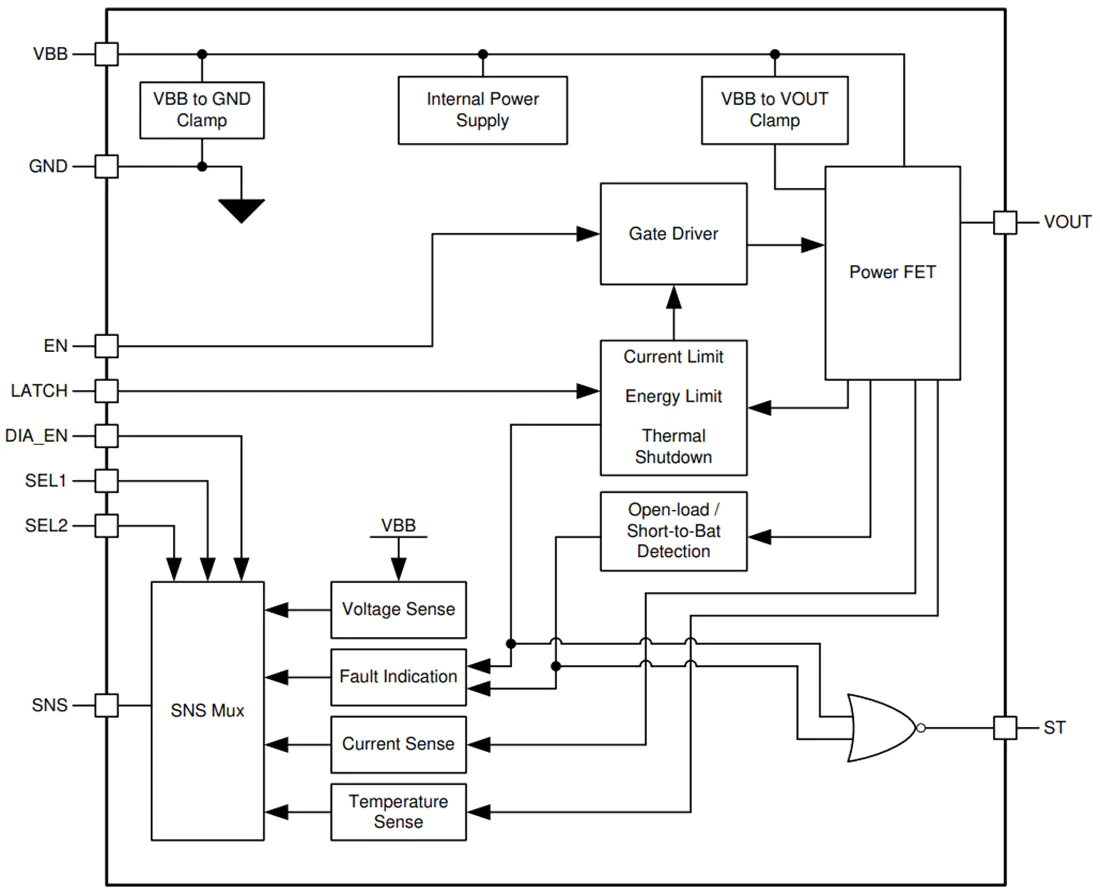

原理框图
