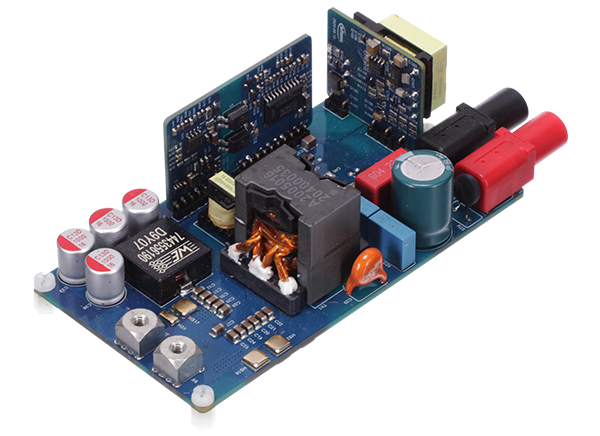

英飞凌Infineon Technologies EVAL 2ED2101 HB-LLC评估板展示了SOI高侧和低侧2ED2101S06F栅极驱动器的开关性能。2ED2101S06F是一种高电压、高速功率的MOSFET和IGBT驱动器，具有独立的高、低侧参考输出通道，谐振槽开关频率在500kHz范围内。

Infineon EVAL 2ED2101 HB-LLC评估板允许快速原型和短时间上市，以更快的市场进入。

特性

• 输入电压350 - 425VDC

• 16.7A时最大200W, 400VDC电源输入，气流冷却充足

• 过电流保护

• 升高领导报告

• 控制板为ICE2HS01G

• 辅助电源，隔离13V和5V作为二次侧电源

• PCB为65mm × 137mm, 4层，2oz。铜

• 通过无铅认证

必需的设备

• 高压电源(最小430VDC, 1A电流能力)

• 最大电阻负载。16.7A负载电流(电负载)或0.71欧姆总电阻

框图

组件的布局
