瑞萨电子RAA223011评估和演示板为基于RAA223011 700V非隔离AC-DC降压稳压器的低成本、高性能交直流转换提供参考设计。RAA223011具有超低的待机功率和集成的700V MOSFET，能够提供高达4.0W的输出功率。它支持输出电压低至3.3V。RAA223011结合了恒关时控制，用于重负荷和脉冲频率调制(PFM)，用于轻负荷运行。

瑞萨电子RAA223011评估和演示板提供了多种配置的设计灵活性。

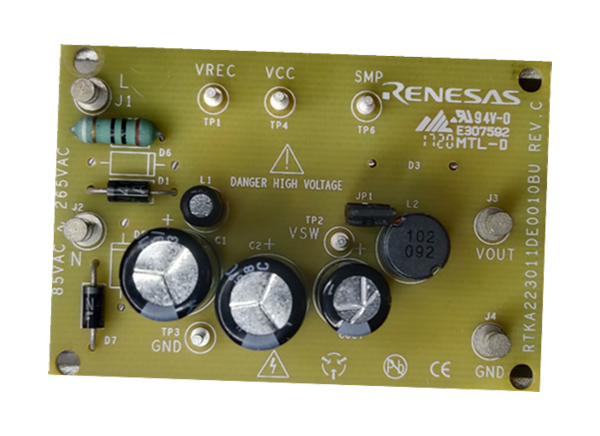

• RTKA223011DE0010BU评估板具有AC- dc转换电路，从85V到265V(AC)的通用输入到12V输出，输出电流高达300mA。它采用高边浮开关拓扑实现，开关频率可达33kHz。该板设计在单二极管半波输入整流的单面PCB上。它符合EN55022/CISPR 22的传导和辐射电磁干扰要求。RTKA223011DE0010BU在SOIC8包中包含RAA223011。



• RTKA223011DE0020BU评估板具有AC- dc转换电路，从85V到265V(AC)的通用输入到12V输出，输出电流高达300mA。它采用高边浮开关拓扑实现，开关频率可达30kHz。该RTKA223011DE0010BU包括RAA223011在一个SOIC7包。



• RTKA223011DR0030BU演示板具有AC- dc转换电路，从85V到265V(AC)的通用输入到24V输出，输出电流高达200mA。它采用高边浮开关拓扑实现，开关频率可达30kHz。RTKA223011DR0030BU在SOIC8包中包含RAA223011。



• RTKA223011DR0040BU演示板具有AC- dc转换电路，从85V到265V(AC)的通用输入到24V输出，输出电流高达200mA。它采用高边浮开关拓扑实现，开关频率可达30kHz。RTKA223011DR0040BU包括RAA223011在一个TSOT-23-5包。



• RTKA223011DE0000BU评估板具有AC- dc转换电路，从85V到265V(AC)的通用输入到12V输出，输出电流高达300mA。它采用高边浮开关拓扑实现，开关频率可达30kHz。该板设计在单二极管半波输入整流的单面PCB上。它符合EN55022/CISPR 22的传导和辐射电磁干扰要求。RTKA223011DE0010BU包括RAA223011在一个TSOT-23-5包。

所有的RAA223011评估和演示板都包含内置过流、短路、输入短路和过温保护。

必需的设备

• 交流电源，可在60Hz/50Hz下产生85V ~ 265V(AC)的交流电压，输出电流至少为100mA

• 负载电阻盒可调值40欧姆至120欧姆，或电子负载，可模拟电阻负载或电流负载高达300mA

• 用万用表测量输出电压和电流

• 功率计用于测量交流输入功率。

文档

• RTKA223011DR0040BU用户手册

• RTKA223011DE0000BU用户手册

• RTKA223011DR0030BU用户手册

• RTKA223011DE0020BU用户手册

• RTKA223011DE0010BU用户手册

测试设置
