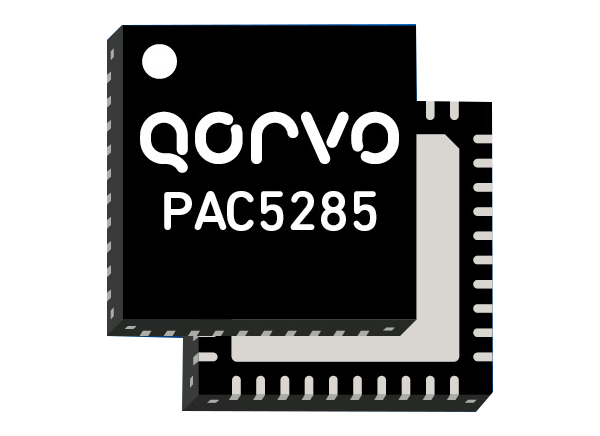

Qorvo PAC5285 Power Applications Controller 是一款高度集成的低功耗BLDC控制器和驱动器，将flash可编程MCU、电源管理、信号调节和三相BLDC逆变器集成到一个单一的产品中。PAC5285具有50MHz Arm Cortex -M0内核，32kB Flash和8KB SRAM。该设备还可以访问几种不同的模拟和数字外设用于无刷直流电机的控制和驱动。

PAC5285高水平的集成和单芯片设计显著降低了PCB尺寸和BOM，使其成为非常紧凑，低功耗，2S到6S电池供电的无刷直流电机控制的理想选择。该器件消耗的休眠电流为8µa @ 12VDC。

PAC5285包括单个40V电源输入，非常适合12V电池供电应用。DC-DC充电泵将电源输入转换为IC电源、逆变电源、5V系统电源内核的稳压器和模拟电源。

PAC5285还集成了一个差动放大器，用于感应电机电流，以进行过电流保护和电机控制。逆变器可配置为过流、过压、欠压、超温关机。电源监视器允许ADC内部采样所有电源轨道。该器件包含6个40V/300毫欧 mosfet，支持三相无刷直流电机应用。

Qorvo PAC5285电源应用控制器采用6.0mm x 6.0mm, 40引脚QFN封装。

特性

• 单片机

• 32 kb的闪光

• 8 kb SRAM

• 256B信息FLASH用于制造信息

• 20个中断，4个优先级级别

• 50 mhz臂 皮质m0

• 社署编程接口

• 低功率操作的时钟门控

• ADC

• 10位1MSPS SAR ADC

• 双8通道ADC音序器

• 同步发电机

• 四个16位PWM定时器，每个有多达8个CCR输出单元

• 24位SysTick倒计时定时器

• 看门狗定时器(WDT)

• 实时时钟(RTC)

• 两个24位通用定时器

• I / O

• 3V/5V可配置驱动输出

• 12个通用IO

• 数字输入，数字输出，模拟ADC输入

• 可配置弱上拉或下拉

• 可配置驱动强度(8mA或16mA)

• 灵活的中断控制器

• 外围设备通信

• UART / SPI或(2)C

• 8位UART，高达1Mbps

• 3线或4线SPI，主/从

• (2) C主/从7 b / 10 b

• 单线调试器门限)

• 电源管理器

• 高达40V电源输入

• 电荷泵直流-直流

• 5 v系统供应

• 集成LDOs单片机核心，模拟

• 电源、温度监控、报警、故障检测

• 低功耗操作

• 完全冬眠模式

• 可配置模拟前端(CAFE )

• 差动放大器用于电机电流检测

• 5 v ADC参考

• OC关机和可编程OC报警

• Hibernate按钮唤醒

• 通过ADC监控电源

• 集成VM和VCP传感，无需额外的外部组件

• 特定应用电源驱动器(ASPD )

• “先突破后制造”的硬件死时间强制执行，以防止穿透

• 综合水平转换和前驱动器

• 6个集成的40V/300毫欧功率mosfet用于三相无刷直流电机

• OC,防紫外线

• 包装

• 6.0mm x 6.0mm QFN40包装

• 热管理的外露垫

• 认证

• T(A) = -40°C至105°C

应用程序

• 小型泵和风扇

• 低功耗手持消费电子产品

• 手持护理和美容设备

• 手持式微型电动工具

• 白色家电

• 门锁

文档

• 数据表

• 产品简短

• 用户指南

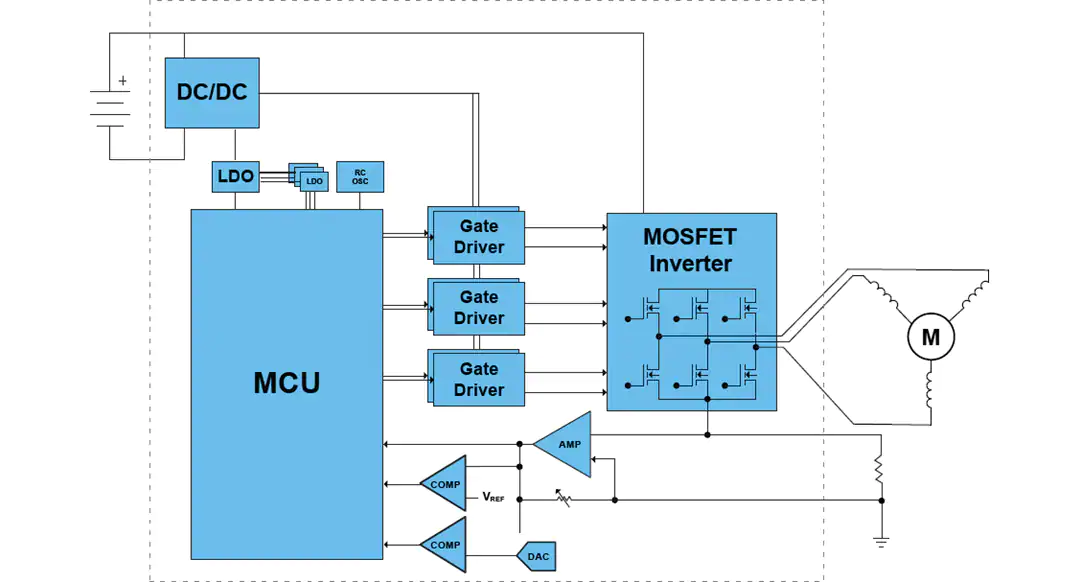

框图
