德州仪器TPS7B83-Q1低dropout稳压器设计用于连接汽车应用中的电池。TPS7B83-Q1 LDO稳压器的输入电压范围可扩展至40V，允许设备承受汽车系统中预期的瞬态(如负载转储)。该稳压器具有18µa的静态电流，是为备用系统中的微控制器(mcu)和控制器区域网络(CAN)收发器等始终开机组件供电的最佳解决方案。

TI TPS7B83-Q1 Low-Dropout调节器具有最先进的瞬态响应，使输出能够快速响应负载或线路的变化(例如，在冷曲柄条件下)。此外，TPS7B83-Q1具有一种新颖的体系结构，在从掉电恢复时最大限度地减少输出超调。在正常运行期间，该设备在线路、负载和温度上具有±1%的严格直流精度。

特性

• AEC-Q100符合汽车应用要求:


• -40°C ~ +125°C, T(A)温度等级1

• -40°C to +150°C, T(J)结温

• 3V ~ 40V (42V max)输入电压范围

• 3.3V、5V(固定)输出电压范围

• 输出电流高达150mA

• ±1% (max)输出电压精度

• 150mA (V(OUT)≥3.3V)时230mV (max)低漏压

• 18µA (typ)低静电流

• 卓越的线路瞬态响应:


• ±2% V(OUT)偏差

• ±2% V(OUT)偏差(1V/µs V(IN)旋转速率)

• 稳定性与2.2µF或更大的电容器

• 功能性safety-capable


• 文档可用来帮助功能安全系统设计

• 3说- 223包

应用程序

• 不间断battery-connected应用程序:


• 汽车网关

• 远程无密钥条目(RKE)

• 可重构工具集群

• 车身控制模块(BCM)

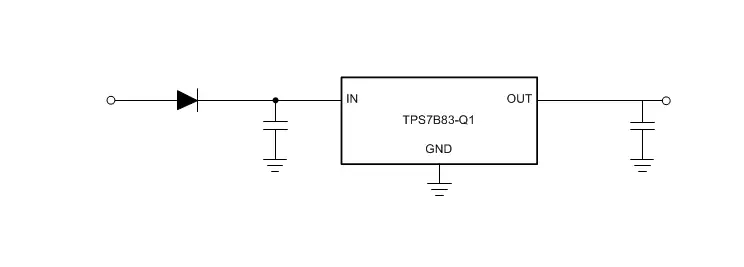

典型的应用程序示意图
