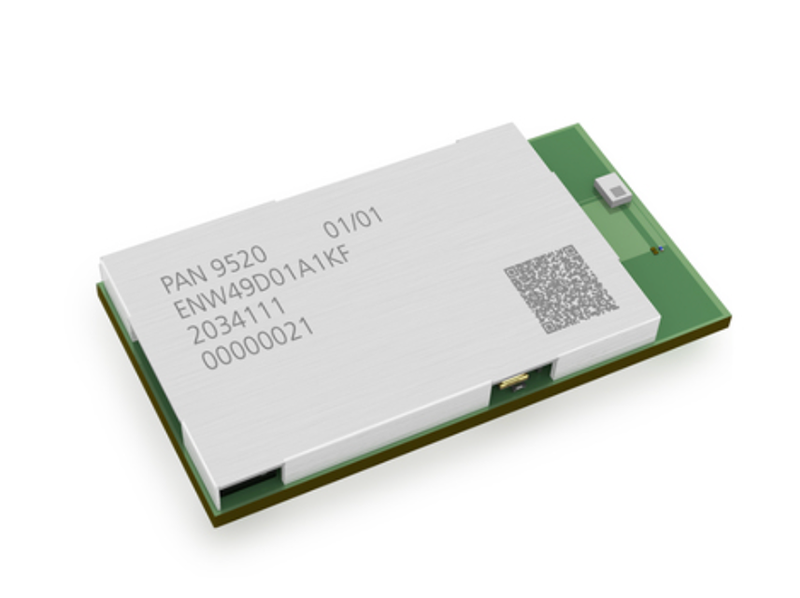

松下PAN9520嵌入式Wi-Fi 模块是一款2.4GHz 802.11 b/g/n射频模块，基于Espressif ESP32-S2，包含Xtensa 32位LX7 CPU。集成芯片天线和QSPI存储器允许PAN9520可用于一系列独立或主机控制的应用。集成晶体确保了在全温度范围和使用寿命内的连接性能。该模块结合了高性能CPU、高灵敏度无线无线电、基带(BB)处理器、介质访问控制器(MAC)、加密单元、ROM引导加载器、芯片内部SRAM、模块内部QSPI flash和pram。诸如CCMP、TKIP、WAPI、WEP、BIP和AES加速器等特性是安全数据连接的理想选择。并行支持接入点和工作站模式，可以轻松设置模块到智能设备和家庭网络路由器的同时Wi - Fi连接。开发工具包是可用的。

特性

• 内置2.4GHz Wi-Fi 802.11 b/g/n模块

• Xtensa单核32位LX7微处理器，最高可达240MHz

• 内部芯片128kB ROM、320kB SRAM、16kB低功耗SRAM

• 集成QSPI Flash和pram

• 超低功耗(ULP)协同处理器可在深度睡眠模式下使用

• WPA2和WPA3个人所需的所有安全特性

• 802.11mc精密时间测量(FTM)

• Espressif集成开发框架(ESP-IDF)提供了大量的软件开发示例

• 支持2.4GHz频段的20MHz和40MHz带宽，数据速率高达150Mbps

• 同时支持基础设施站，软tap和混杂模式

• 43倍可编程gpio，具有丰富的替代功能集

规范

• 24mm × 13mm × 3.1mm表面贴装包装

• 在ieee802.11 b 1Mbps下发送19.5dBm的功率

• -97dBm在IEEE 802.11b 1Mbps下的Rx灵敏度

• 3V到3.6V电源

• -40°C至+85°C的宽温度范围

框图
