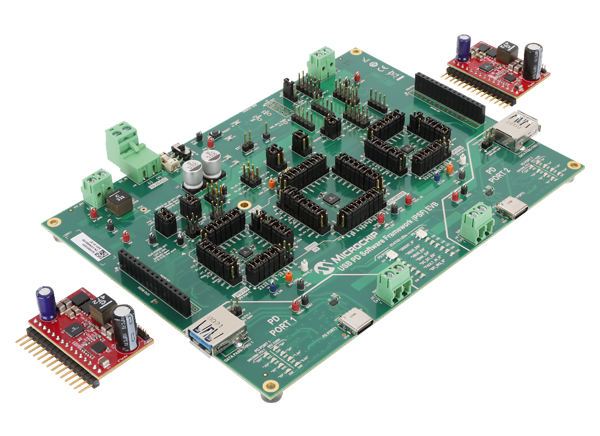

Microchip Technology EV65D44A USB Power Delivery Software Framework Evaluation Kit是一个用于评估USB Power Delivery Framework (PSF)的全功能硬件开发平台。EV65D44A开发平台采用Microchip公司的SAMD20系列微控制器和UPD350 Type-C USB Power Delivery (PD)控制器。此外，该套件还支持Microchip的PD3.0兼容UPD301B/C独立Type-C PD控制器。

Microchip EV65D44A USB电源交付软件框架评估工具包由高度可配置的PSF软件栈驱动，该软件栈简化了至多两个Type-C USB PD端口的实现，并减少了总体上市时间。设备上的每个端口能够处理高达100W的数据。

USB电源交付软件框架评估工具包兼容USB 3.1 Gen1/Gen2、USB 2.0 HS、全速度(FS)和低速(LS) USB信令。

特性

• ATSAMD20E16A微控制器用于运行PD软件栈

• 两个UPD350 Type-C PD收发器，用于管理PD端口

• 两个全功能的c型USB PD端口，数据处理能力高达100W

• 支持PD源、PD接收器、双角色操作

• 支持死电池模式的sink和双角色应用

• 支持usb3.1 (Gen1/Gen2)和usb2.0 (HS、FS、LS)操作

• 支持自供电和总线供电

• 插件模块(PIM)支持UPD301B/C Type-C独立Type-C PD

• 支持DC-DC模块的GPIO模式和I(2)C模式控制

• 高度可配置的跳线选项SAMD20和UPD350，使灵活的I/O分配

• 从单个或多个电源供电的灵活性

• PKoB Nano板载编程器/调试器用于SAMD20编程

• 每个PD端口的LED电压和电流表

内容

• 1个USB电源交付软件框架评估板(02-00022)

• 两个PM-PD模块，垂直安装(02-00660)

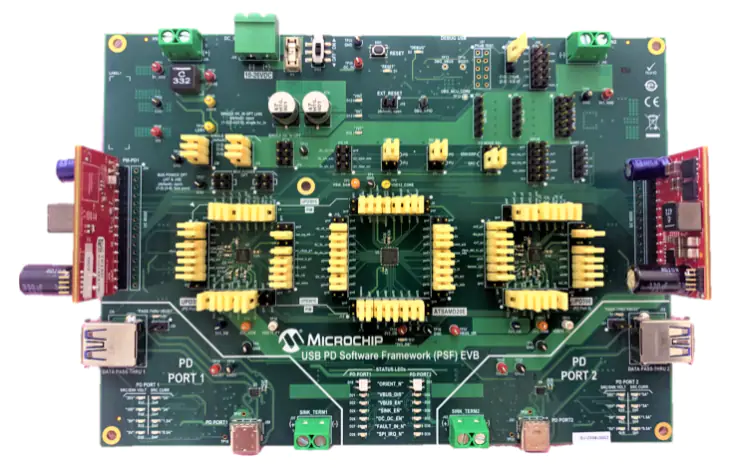

评估板概述
