德州仪器DLPC7540EVM DLP评估模块(EVM)提供了一个参考设计，使DLPC7540芯片的用户能够更快的开发。当与DLP471TEEVM或DLP650TEEVM结合使用时，用户可以加快DLP 4K UHD系统的原型制作时间。DLPC7540EVM提供了一种解决方案，可以驱动0.47英寸4K UHD或0.65英寸4K UHD标准数字微镜设备(dmd)，同时允许测试，包括Vx1接口前端系统。德州仪器的DLPC7540EVM与DLP471TEEVM或DLP650TEEVM的组合可以显示SPLASH，测试模式，或从DMD上的HDMI源视频。

特性

• 支持高达4K UHD在60Hz

• 支持高达1080p在240Hz (2D)和120Hz (3D)

• 支持LED、RGB激光和激光荧光粉照明

DLPC7540EVM的主要部件

·1个DLPC7540控制器
·3个DLPA100电源管理和电机驱动芯片
·一个Vx1前端，能够在600MHz像素时钟下以60Hz处理高达4K的输入

必需的设备

• 电源-评估操作所需(不包括在内)

• 内直径:2.5毫米

• 外径:5.5毫米

• 标称电压:12V DC -5%/+10%

• 最大输出电流:7A

• 直流连接器大小

• 轴:9.5mm母，正中央

• 效率水平:V

• Micro-USB线缆:A到Micro- B USB线缆- GUI界面需要

• 光学

• 照明模块和光源

• XPR致动器

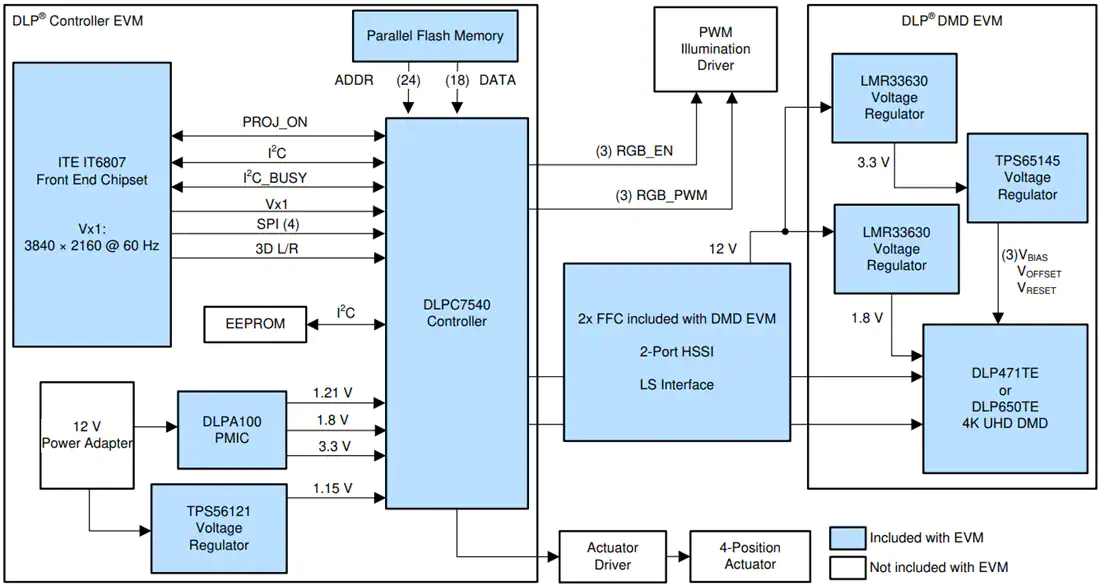

系统框图
