德州仪器公司DS160UP822 8通道线性重驱动是低功耗、高性能的线性重驱动，设计支持超高路径接口(UPI) 2.0至16Gbps。该设备是一个协议无关的线性重驱动程序，可以操作许多不同的接口。DS160UP822接收机采用连续时间线性均衡器(CTLE)来提供高频升压。均衡器可以打开由于互连介质(如PCB轨迹和电缆)引起的符号间干扰(ISI)而完全关闭的输入眼。线性重驱动和无源信道作为一个整体，为最佳的发送和接收均衡设置进行链路训练，从而产生最佳的电子链路和最低的可能延迟。低信道-信道串扰、低附加抖动和极好的回波损耗使该器件几乎成为链路中的一个无源元件。该设备有一个内部线性电压调节器，为高速数据通道提供清洁的电源，对主板上的任何供应噪声提供高免疫力。德州仪器DS160UP822在生产过程中实现了高速测试，以实现可靠的大批量生产。该设备还具有较低的交流和直流增益变化，在大容量平台部署中提供一致的均衡。

特性

• 八通道线性均衡器，支持UPI 2.0，最高16Gbps

• 协议无关的线性重驱动程序支持许多高速接口，包括DisplayPort, SAS, SATA, XFI

• 提供4个2x2交叉点复用功能

• CTLE在8GHz时提升至18dB

• 超低延迟90ps

• 低加性随机抖动70fs与PRBS数据

• 单3.3 v供应

• 107mW/通道低有功功率

• 不需要散热器

• 针带，SMBus / I(2)C或EEPROM编程

• 无缝支持链接培训

• 支持x4, x8, x16, x24总线宽度与一个或多个DS160UP822

• 工业温度范围-40°C至85°C

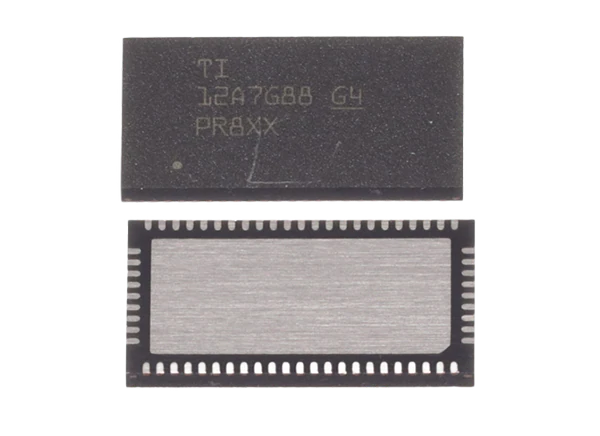

• 5.5mm × 10mm, 64针WQFN封装

应用程序

• 机架服务器

• Microserver,塔式服务器

• 高性能计算

• 硬件加速器

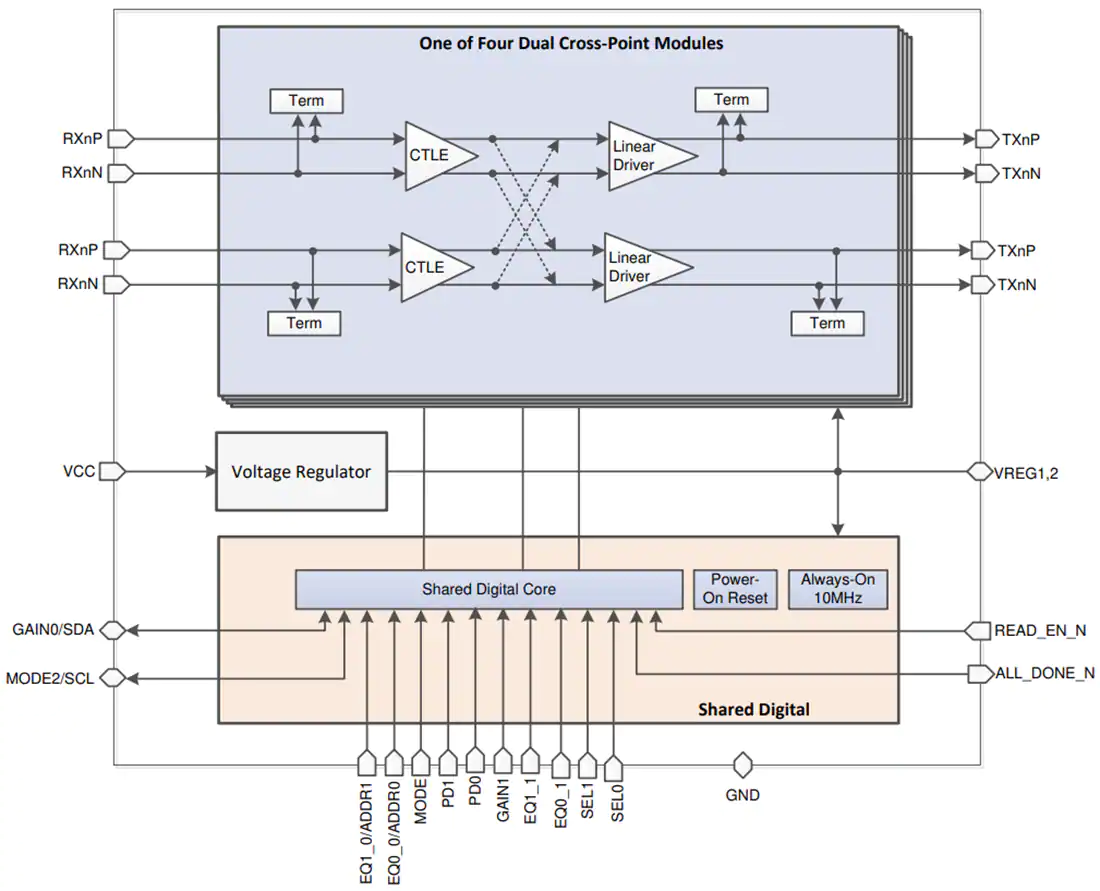

原理框图
