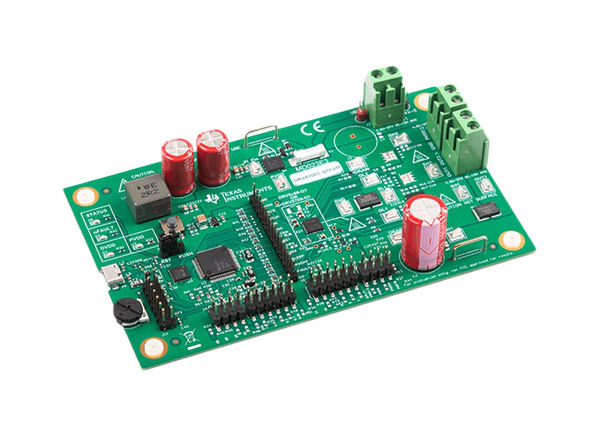

德州仪器公司DRV8106S-Q1EVM门驱动程序评估模块(EVM)设计用于评估DRV8106S-Q1，一个集成的、汽车合格的刷状直流电机驱动器。DRV8106S-Q1是一种高度集成的半桥栅驱动器，能够驱动高侧和低侧n通道功率mosfet。它产生适当的栅极驱动电压使用集成的倍频电荷泵为高侧和线性调节器为低侧。德州仪器DRV8106S-Q1EVM有一个半桥由两个n通道mosfet组成，驱动电机双向可达15A RMS, 20A峰值电流。评估模块从模拟电源的单一电源运行，从数字电源的USB线，这可以定制为外部供应。一个负18V电池反向保护电路，带有20A RMS额定PI滤波器，用于清洁电源输入，防止错误的电池连接。

特性

• 用于汽车应用的半桥智能门司机评估模块

• -40°C ~ +125°C, T(A)温度等级1

• 4.9V至37V工作范围

• 倍频充电泵100% PWM

• 网格状的控制方式

• SPI接口，用于详细配置和诊断

• 智能门驱动架构

• 可调转率控制

• 0.5mA至62mA峰值源电流输出

• 0.5mA至62mA的峰值sink电流输出

• 结合空时握手

• MOSFET漏极到源极和门极监视器

• 宽共模电流分流放大器

• 内联传感

• 可调增益设置(10V/V、20V/V、40V/V、80V/V)

• 综合反馈电阻

• 可调PWM消隐方案

• 综合保护功能

• 专用驱动器禁用引脚(驱动器关闭)

• 供应和调整电压监视器

• MOSFET VDS过流监视器

• MOSFET VGS门故障监视器

• 反极性MOSFET电荷泵

• 离线开负载和短路诊断

• 设备热警告和关机

• 故障状态中断引脚(nFAULT)
