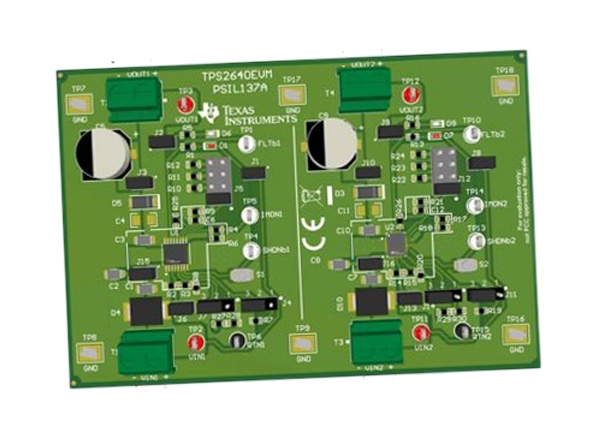

德州仪器TPS2640EVM熔断评估模块(EVM)允许TPS2640器件的参考电路评估。德州仪器公司的TPS2640是一款紧凑的4.2V到42V, 2.23A的工业引信，集成了背对背fet，可编程欠压，过压和反极性特性。它还具有过流、涌流保护和输出电流监测功能。

特性

• 4.2V至42V输入工作电压范围

• 0.2A到2.23A跳线可编程电流限制

• 反向极性保护可达-42V

• 可编程输入UVLO

• 可选择的过载故障响应(自动重试，锁存器和断路器)

• 可编程输入过电压保护(OVP)切断

• 可编程V(OUT)转换速率控制

• 负载电流监测输出1.5V/A

• 可选的板载瞬态保护装置，如输入TVS和输出肖特基二极管

• 板载复位开关和故障指示灯

必需的设备

• 电力供应

• 1个可调电源:0V至42V输出，0A至3A输出限流

• 米

• 最少需要一个DMM，如果需要同时测量，可能需要更多

• 示波器

• 一个DPO2024，或等效的三个10倍电压探头和一个直流电流探头

• 加载

• 一个电阻负载，在24V电压下可耐受3A直流负载

应用程序

• 工厂自动化中HMI电源保护

• 消防安全系统

• 电子恒温器和视频门铃

• 工业电脑

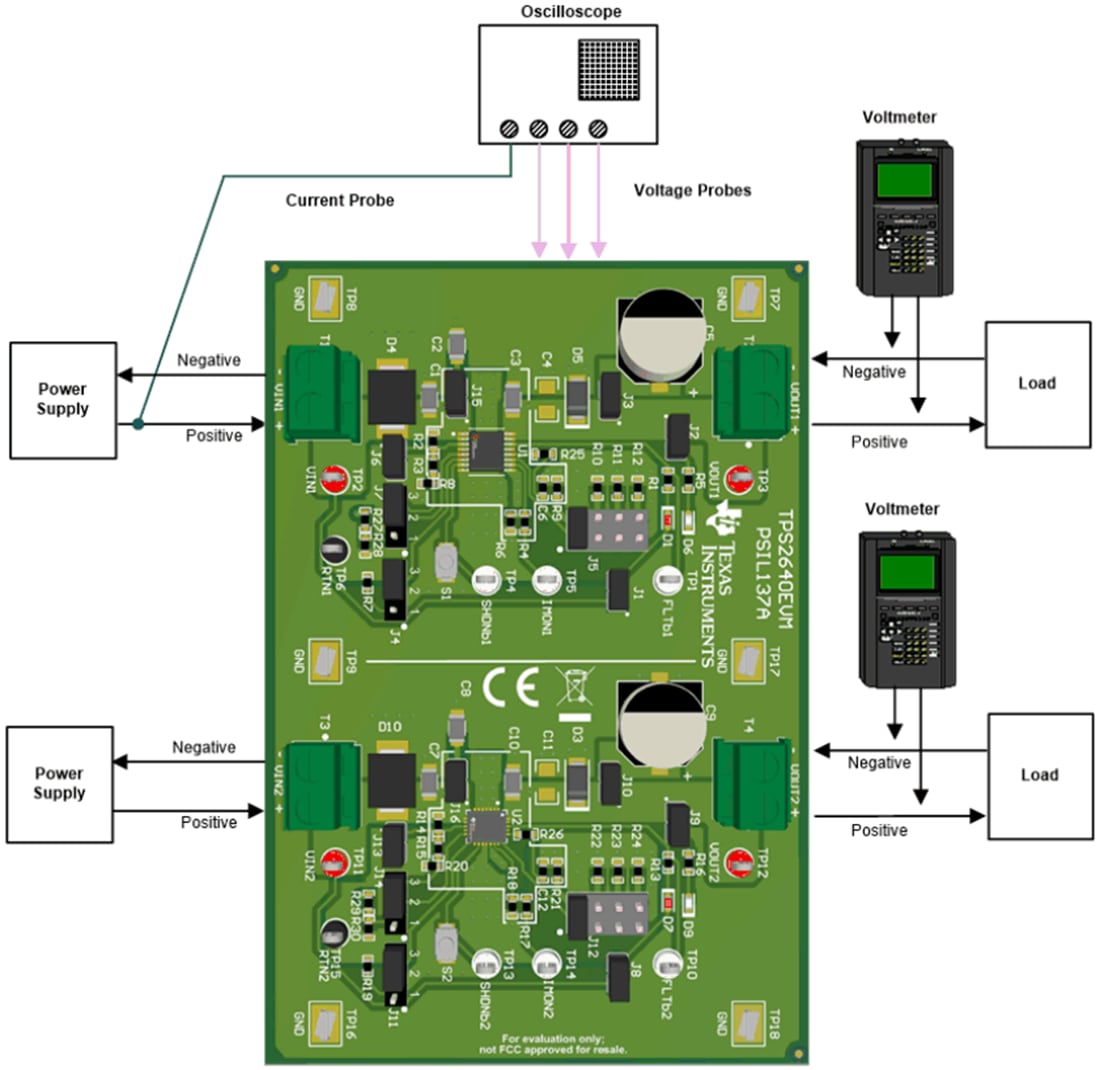

测试设置
