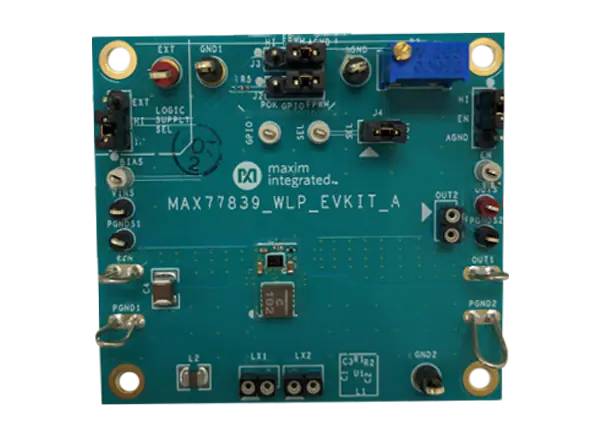

Maxim MAX77839评估套件用于评估MAX77839 2.5A降压-升压转换器。该IC能够1.8V到5.5V输入，输出电压在2.3V到5.3V之间可调(通过SEL引脚)。套件出厂默认输出电压设置为3.3V。输出电压可以通过改变SEL电阻值(R3)来调整。GPIO引脚支持强制PWM或power-OK (POK)功能。该套件兼容任何版本的MAX77839 WLP IC (MAX77839AEWC+是默认的)。

特性

• 用于高精度测量的感知点

• 可达测试点的EN, POK和OUTS

• 使用SEL可调输出电压

• FPWM和SKIP模式可配置(A和C选项)(默认为SKIP模式)

• POK状态可配置(B和D选项)

• 活跃的放电功能

• vlo上升= 1.8V, vlo下降= 1.73V (MAX77839AEWC+)

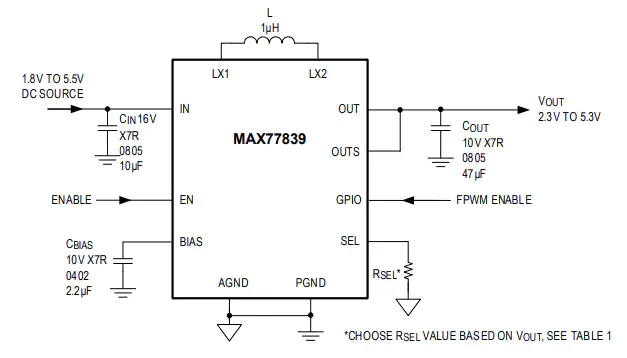

框图
