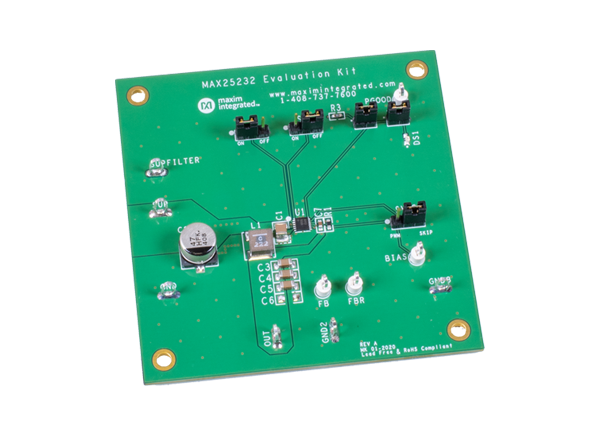

Maxim MAX25232评估套件评估12针侧可湿式TDFN封装的MAX25232 2.1MHz/400kHz高压迷你降压转换器。该套件提供3.5V至36V输入电源范围，2.5A输出额定电流，以及可靠的PCB布局。标准的评估工具包与MAX252321TCA/V+安装，但可以用于评估其他MAX25232变体的最小组件变化。Maxim综合MAX25232评估套件需要MAX25232 EV套件、电源、电压表和电子负载。

特性

• 3.5V至36V输入供电范围

• 5V或3.3V固定输出电压，或1V - 10V可调

• 输出电流高达2.5A

• 频率同步输入

• 完全组装和测试

• 允许输入

• 模块电压监控PGOOD输出

• 证明PCB布局

必需的设备

• MAX25232评估板

• 电力供应

• 电压表

• 电子负载

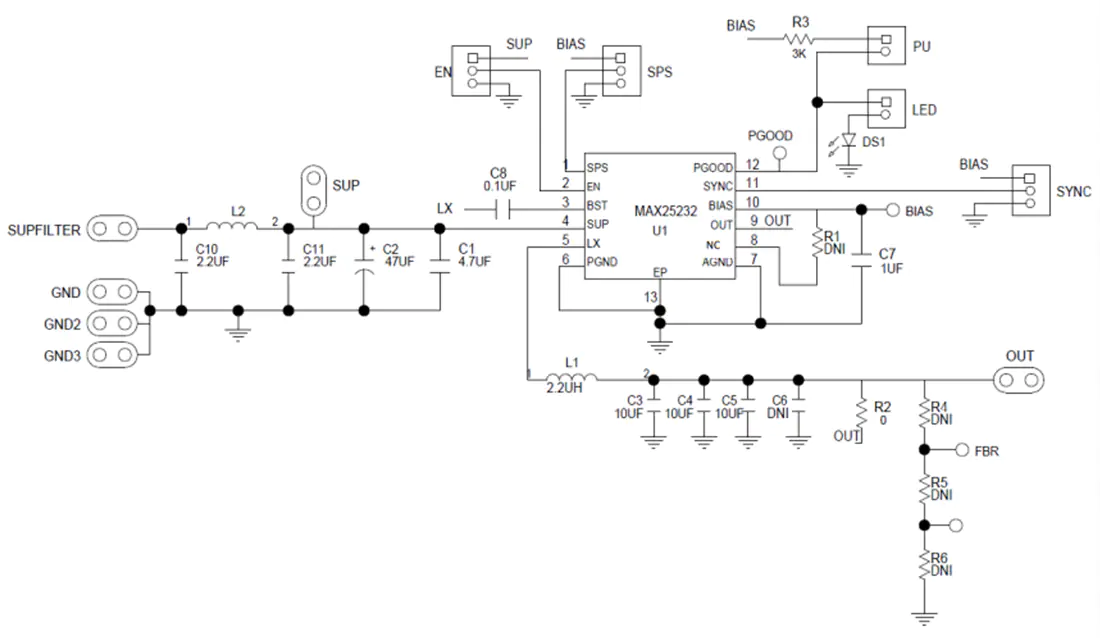

示意图
