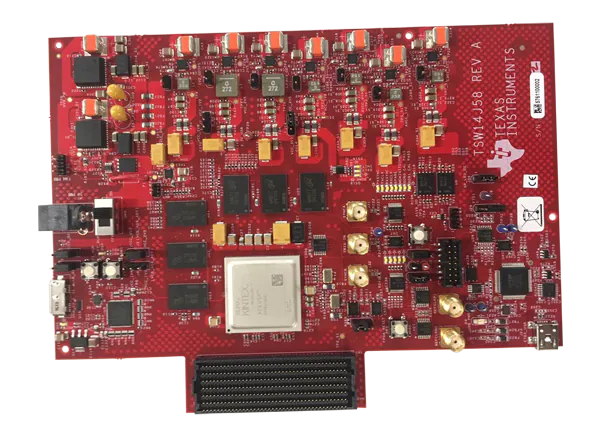

德州仪器TSW14J58EVM数据转换器评估模块(EVM)用于评估TI JESD204B/C系列高速模数转换器(adc)、高速数模转换器(dac)和模拟前端(AFEs)的性能。使用Xilinx Kintex UltraScale+ 现场可编程门阵列(FPGA)，并使用JESD204B/C IP解决方案，TSW14J58EVM可以动态配置，支持1.6Gbps到24.5Gbps的所有车道速度，从1车道到16车道。

与高速数据转换器pro软件(DATACONVERTERPRO-SW)一起，德州仪器TSW14J58EVM是一个完整的系统，可以从使用JESD204B和/或JESD204C的ADC、DAC和AFE评估模块中捕获和评估数据样本。如果您的申请不需要高于15Gbps的车道率，请考虑使用TSW14J56EVM作为最大车道率，最高达12.5Gbps或TSW14J57EVM作为最大车道率，最高达15Gbps。

特性

• 使用DATACONVERTERPRO-SW快速评估JESD204B和JESD204C的ADC、DAC或AFE性能

• 使用FPGA mezz卡(FMC+)标准连接器直接连接所有TI JESD204B和JESD204C EVMs(向后兼容FMC装备的评估模块)

• JESD204B和JESD204C接收(RX)和发送(TX) IP核与16个路由收发通道;运行范围从1.6Gbps到24.5Gbps

• 支持SUBCLASS 0、1和2操作

• 板载高速USB 3.0并行转换器将FPGA接口与主机PC和GUI连接起来

• 24Gb DDR4 SDRAM(分成两组，每组3个独立的256 × 16,4gb SDRAM;共1.5G 16位样本)

 内容

• TSW14J38评估模块

• USB电缆

• 电力电缆

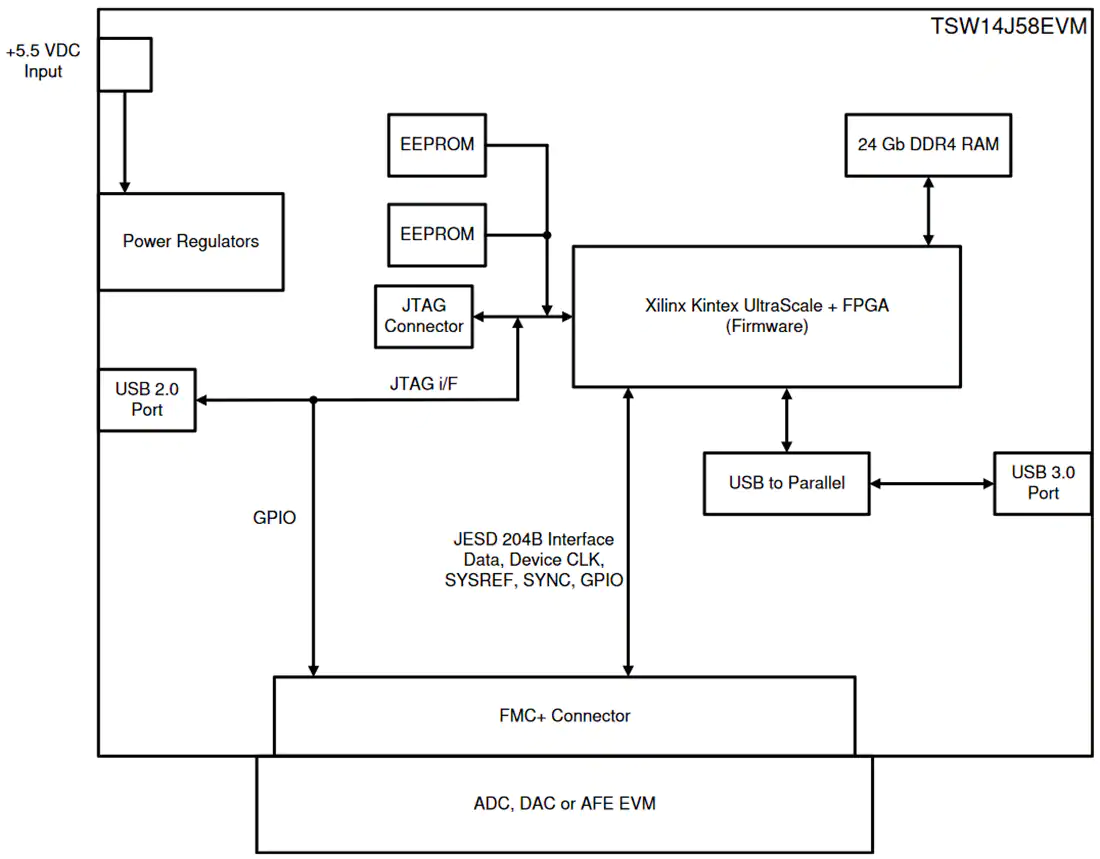

框图
