德州仪器UCC12041-Q1汽车3kVrms隔离DC/DC模块具有3kVrms基本隔离等级，旨在为需要偏置供电良好的输出电压的隔离电路提供高效的隔离电源。UCC12041-Q1集成了变压器和具有专有架构的DC/DC控制器，提供500mW(典型的)低电磁干扰隔离电源。

TI UCC12041-Q1汽车3kVrms DC/DC模块提供了保护功能，增加了系统的鲁棒性。该设备还具有一个使能引脚，同步能力，调节5V或3.3V输出选项与净空。

UCC12041-Q1是理想的应用，有有限的板空间和要求更多的集成。这些设备也适用于非常高电压的应用，其中电力变压器满足所需的隔离规格是笨重和昂贵的。

UCC12041-Q1在宽体SOIC封装中提供了一种低轮廓、小型化的解决方案，高度为2.65mm(典型)。

特性

• 采用一体化变压器技术的高效率DC/DC变换器

• AEC-Q100符合以下结果:

• 设备温度等级1:环境工作温度:-40℃~ 125℃

• 功能性Safety-Capable

• 文档可用来帮助功能安全系统设计

• 输出功率(典型)

• 调节5V或3.3V输出，可选择400mV净空电压，为LDO供电

• 4.5V ~ 5.5V输入电压

• 健壮的隔离屏障:

• 3 kv (RMS)隔离评级

• 6.5 kv (PK)过载能力

• 工作电压850 v (RMS)

• 100 v / ns最低CMTI

• 热关机

• 短路恢复

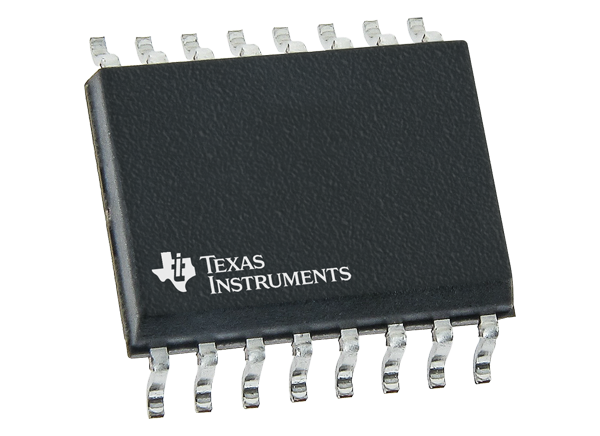

• 16针宽体SOIC封装，8毫米漏电和间隙

• -40°C至125°C扩展温度范围

• 安全认证(计划):

• Din v vde v 0884- 11:17 -01

• 根据UL 1577规定，3000VRMS隔离1分钟

• UL认证符合IEC 60950-1和IEC 62368- 1终端设备标准

• CQC审批符合GB4943.1-2011

应用程序

• 车载充电器

• 电池管理系统

• 牵引逆变器

• 用于混合动力汽车/电动汽车的DC/DC变换器

简化应用程序

框图
