嵌入式电子设备之间互相通信已经非常普遍，通信的方式主要分为两类：并行和串行。

1并行通信

并行是指多比特数据同时通过并行线进行传送，这样一次性可以传输更多的数据。

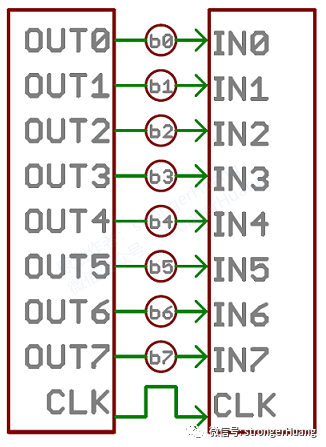

如下图：使用9线的并行通信，由时钟控制的8位数据总线，每个时钟脉冲发送一个字节。

并行通信主要特点：

串行通信作为计算机通信方式之一，主要起到主机与外设以及主机之间的数据传输作用。

串行通信分为：同步和异步通信。

1.同步通信

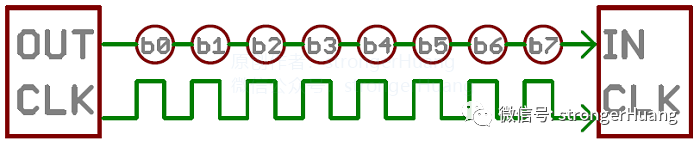

同步通信一般有一个同步时钟，如下图，一根数据线，一根时钟线。一个时钟传输一个Bit位。

我们常见的SPI、I2C等就是串行同步通信。

2.异步通信

异步通信中，在异步通信中有两个比较重要的指标：字符帧格式和波特率。

数据通常以字符或者字节为单位组成字符帧传送，是通过双方约定好的波特率进行数据传输。

假如双方波特率不一致，则接收到数据就是乱码。

我们常见的UART、CAN等就是串行异步通信。

3.串行异步通信UART

这里在进一步讲述常见的串行异步通信：UART。

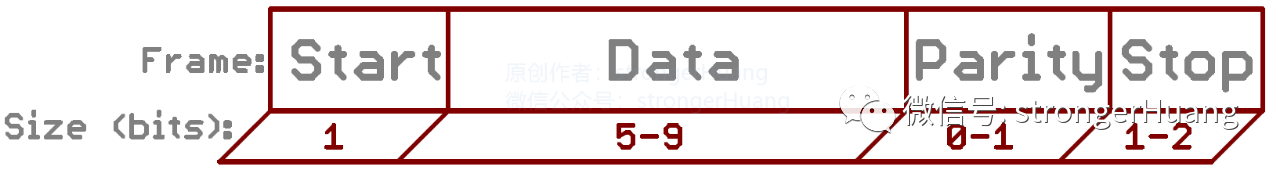

内置规则：

• 波特率

• 数据位

• 同步位

• 奇偶校验位

波特率

常规波特是1200、2400、4800、19200、38400、57600和115200 bps

数据位

每个数据包中的数据量可以设置为5到9位，通常为8位。

同步位

同步位是与每个数据块一起传送的两个或三个特殊位。它们是起始位和停止位。

奇偶校验位

奇偶校验是一种非常简单的错误检查方式。它有两种：奇数或偶数。

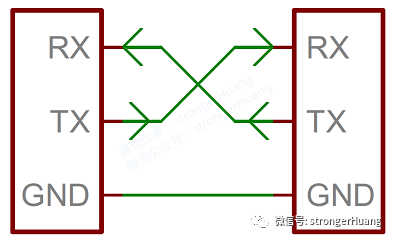

4.UART两设备连线

这种发送和接收数据的串行接口是全双工（双向都可以发送，也可以接收）。

5.举例

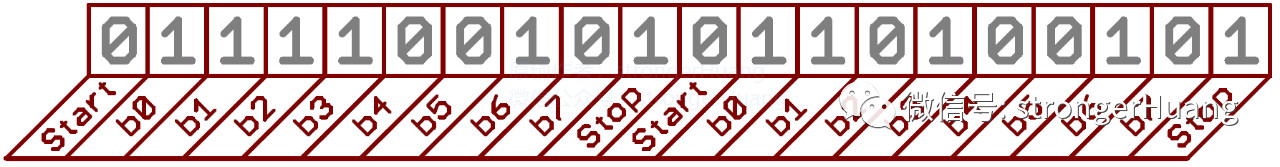

9600波特，8个数据位，无奇偶校验和1个停止位。

发送ASCII字符“O”和“K”。O十进制值79，二进制值01001111；而K的二进制值是01001011。

3串口和并口对比

当下，串行相对并行通信要使用更广泛，主要有多方面原因：

• 节省传输线，布线简单

• 抗干扰能力强

• 技术成熟

举例：

将并口和串口视为汽车流：并行接口将是8+车道大型高速公路，而串行接口更像是一条双车道乡村公路。

在一段时间内，大型高速公路可能会让更多的人到达目的地，但是农村的双层公路车流量不大，建造成本低。

并行通信当然有其好处。它快速，简单，相对容易实现。但它需要更多的通信线。
