德州仪器(REF35超低功耗高精度基准电压源是纳米功率、低漂移、高精度基准电压源器件，具有0.05%的高初始精度，功耗典型值低于700nA。低温漂移(10 ppm/°C)和长期漂移(1000小时时为20ppm)确保了系统的稳定性和可靠性。低功耗和高精度特性推荐使用REF35器件，适合各种便携式和低电流应用。德州仪器(REF35超低功耗精密基准电压源的工作温度范围为-40°C至+125°C，工作温度范围为-55°C至+125°C，宽温度范围适合工业应用。

REF35提供最高10mA的电流，噪声为8.5ppmp，负载调整率为30ppm/mA。凭借这一特性，REF35为精密传感器和12–16b数据转换器提供了强大的低噪声高精度电源。REF35器件提供1.024V至5.0V的宽幅输出电压，并采用节省空间的SOT23-6引脚封装。

REF35 特征

超低680nA(典型值)静态电流

0.05%(最大)初始精度

10 ppm/℃

8.5ppmP输出1/f噪声(0.1Hz至10Hz)

NR引脚降低噪声

EN引脚降低关断功耗

1k小时内20ppm的长期稳定性

20ppm热滞后

温度范围

额定温度范围为-40℃至+125℃

工作温度范围为-55℃至+125℃

-65℃至+170℃储存

+10mA，-5mA输出电流

1.04伏、1.2伏、1.25伏、1.6伏、1.8伏、2.048伏、2.5伏、3.0伏、3.3伏、4.096伏、5.0伏输出电压选项

小尺寸、6引脚SOT-23封装、2.90毫米×1.60毫米

REF35 规格参数

20mA输出短路电流

ESD额定值

2000伏人体模型(HBM)

750V带电设备模型(CDM)

0.5%输出电压精度

4ppm/V典型线路调节

20ppm/mA或40ppm/mA典型负载调整率

0.05 A至2.6 A静态电流范围

2毫秒开启时间

REF35 应用

流量变送器

血糖监测器

伺服驱动控制模块

电能质量分析仪

故障指示器

示波器

流程分析

光学模块

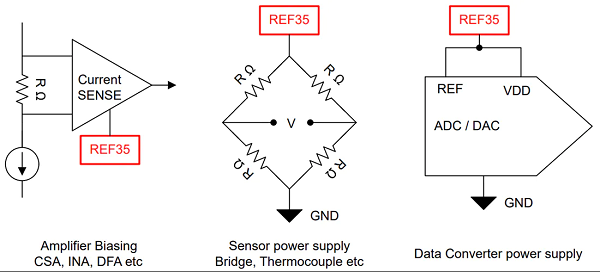

REF35 典型应用电路图
